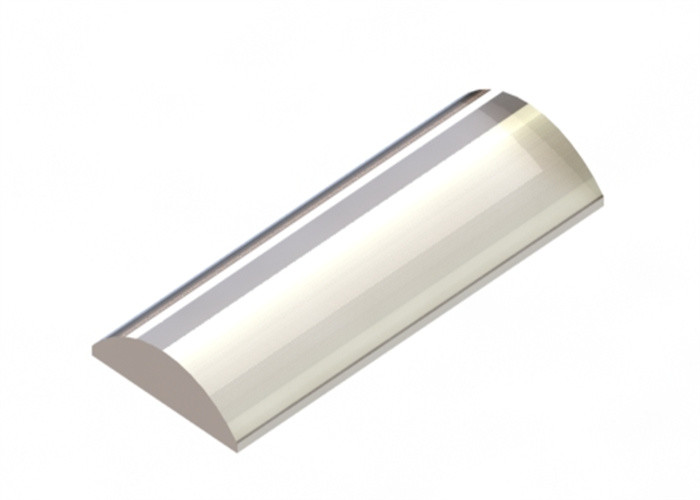

N-BK7 Lente cilindrica ottica Cilindro convesso Lenti laser rettangolari

Panoramica:

La lente cilindrica piano convessa è anche identificata come lente cilindrica positiva.Sono ideali per applicazioni che richiedono un ingrandimento in una dimensione.Mentre le lenti sferiche agiscono simmetricamente in due dimensioni su un raggio incidente, le lenti cilindriche agiscono allo stesso modo ma solo in una dimensione.Un'applicazione tipica consiste nell'utilizzare una coppia di lenti cilindriche per fornire la sagomatura anamorfica di un raggio.Una coppia di lenti cilindriche positive può essere utilizzata per collimare e circolarizzare l'uscita di un diodo laser.Un'altra possibilità di applicazione sarebbe quella di utilizzare una singola lente per focalizzare un raggio divergente su un array di rivelatori.Per ridurre al minimo l'introduzione di aberrazioni sferiche, la luce collimata dovrebbe essere incidente sulla superficie curva quando la si focalizza su una linea e la luce proveniente da una sorgente lineare dovrebbe essere incidente sulla superficie piana durante la collimazione.

Specifiche generali della lente cilindrica convessa plano:

Materiale	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro
Lunghezza d'onda di progettazione	632,8 nm
Planarità della superficie	N<3(0,5)@632,8nm
Qualità della superficie	60/40 graffio-Dig
Tolleranza sul diametro	+0/-0,2 mm
Tolleranza sullo spessore	±0,2 mm
Centratura	<3 minuti d'arco
Tolleranza della lunghezza focale	±2%
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm x 45°

Prodotti standarddella lente cilindrica piano convessa:

Opzioni di rivestimentodella lente cilindrica piano convessa:

Le lenti cilindriche plano convesse sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.

Rivestimento monostrato MgF2	Rivestimento antiriflesso multistrato
Boradband Rivestimento antiriflesso	Rivestimento antiriflesso a doppia lunghezza d'onda

Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.
