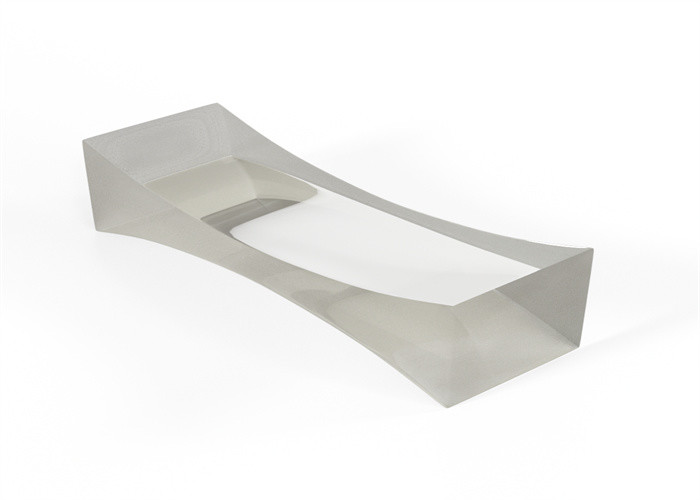

Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm

  • UV Fused Silica Optical Cylinder Lens 20mm Single Vision Lenses
  • UV Fused Silica Optical Cylinder Lens 20mm Single Vision Lenses
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello BCYV
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Lente cilindrica biconcava (doppia concava). forma rettangolare
Applicazioni Generazione di linee laser Funzione Sagomatura del fascio unidimensionale
Finitura superficiale N Rivestimento Rivestimenti AR per UV. VIS e IR
Evidenziare

Lenti a cilindro ottico 20 mm

,

lenti a visione singola da 20 mm

,

lenti a cilindro ottico in silice fusa UV
Lasciate un messaggio
Descrizione di prodotto



Panoramica:

La lente cilindrica biconcava (doppia concava).è generalmente utilizzato per ingrandire la luce in un'unica dimensione o modificare le proporzioni dell'immagine.La doppia lente cilindrica concava può separare la luce collimata in ingresso da una linea.Sono i migliori per la compressione unidimensionale delle immagini, la generazione di linee laser e la sagomatura anamorfica del raggio.







Specifiche generali della lente cilindrica biconcava (doppia concava):

Materiale Silice fusa UV Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 0
Lunghezza d'onda di progettazione 632,8 nm
Planarità della superficie N<3(0,5)@632,8nm
Qualità della superficie 60/40 graffio-Dig
Tolleranza sul diametro +0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Centratura <3 minuti d'arco
Tolleranza della lunghezza focale ±2%
Apertura chiara >90%
Smussare Protettivo <0,5 mm x 45°









Prodotti standarddi Biconcava(doppio concavo) Lente cilindrica:

Parte n. Materiale Y
(mm)		 X
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
BCYV1010F-20-FS UVFS 10 10 -20 -18.59 18.59 2 3.4
BCYV1020F-20-FS UVFS 10 20 -20 -18.59 18.59 2 3.4
BCYV1010F-25-FS UVFS 10 10 -30 -27.73 27.73 2 2.9
BCYV1020F-25-FS UVFS 10 20 -30 -27.73 27.73 2 2.9
BCYV2020F-50-FS UVFS 20 20 -50 -46.17 46.17 3 5.2
BCYV2020F-75-FS UVFS 20 20 -75 -69.02 69.02 3 4.5
BCYV2020F-100-FS UVFS 20 20 -100 -91,87 91,87 3 4.1
BCYV2020F-150-FS UVFS 20 20 -150 -137,57 137,57 3 3.7
BCYV2020F-200-FS UVFS 20 20 -200 -183,28 183.28 3 3.5
BCYV2020F-250-FS UVFS 20 20 -250 -228,98 228,98 3 3.4
BCYV2020F-300-FS UVFS 20 20 -300 -274,68 274,68 3 3.4
BCYV2020F-500-FS UVFS 20 20 -500 -457,49 457,49 3 3.2
BCYV2020F-1000-FS UVFS 20 20 -1000 -914,5 914,5 3 3.1







Opzioni di rivestimentodiBiconcava(doppio concavo) Lente cilindrica:

Normalmente le nostre lenti cilindriche standard Biconcave (doppio concavo) non sono rivestite.Offriamo i seguenti quattro tipici rivestimenti antiriflesso per ridurre la luce riflessa da entrambe le superfici.Scegli uno di loro di conseguenza applica alla tua applicazione o discuti con noi per la tua gamma speciale di wavelgnth.



Rivestimento monostrato MgF2 Rivestimento antiriflesso multistrato
Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 1 Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 2



Boradband Rivestimento antiriflesso



Rivestimento antiriflesso a doppia lunghezza d'onda
Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 3 Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 4







Personalizza il tuo obiettivo:

Per massimizzare e migliorare la possibilità di trasformare il design in produzione e risparmiare tempo, non esitare a consultare e discutere con noi come la disponibilità dei materiali, la difficoltà di elaborazione e l'efficienza dei costi.



Zemax Deisgn

Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 5

Zemax Deisgn

Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 6



Progettazione SolidWorks

Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 7



Design del rivestimento a film sottile

Lenti cilindriche ottiche in silice fusa UV Lenti monofocali da 20 mm 8
