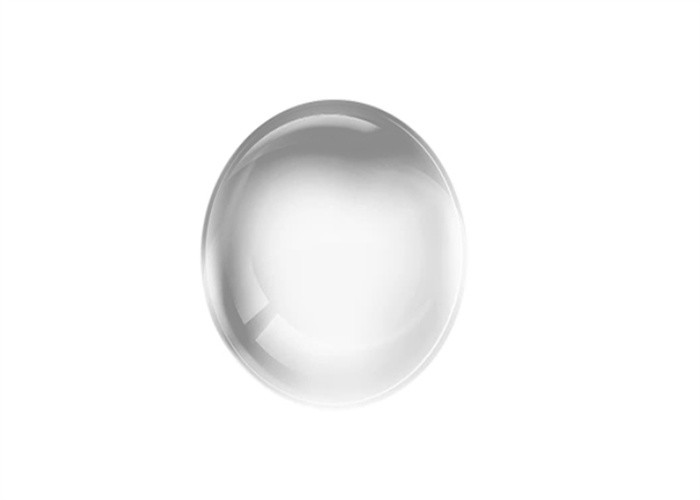

Sfere di accoppiamento in fibra Lente a sfera di vetro Lente di collimazione ottica non rivestita

Panoramica:
Una forma speciale di lente ottica biconvessa spessa è una lente sferica, solitamente avente la forma geometrica di una sfera (sfera).Sono prodotti da un unico materiale, solitamente un vetro ottico con buona trasparenza nella regione di lunghezza d'onda di interesse.Un materiale di uso frequente è la silice fusa.

Lenti a sfera e possono mettere a fuoco o collimare la luce, a seconda della geometria della sorgente di ingresso.Sono ottimi componenti ottici per migliorare l'accoppiamento del segnale tra fibre, emettitori e rilevatori.Sono anche utilizzati in endoscopia, scansione di codici a barre, preforme a sfera per lenti asferiche e applicazioni di sensori.


Le lenti a sfera sono solitamente realizzate con diametri relativamente piccoli di pochi millimetri o talvolta anche inferiori a 1 mm (microlenti).In particolare per dimensioni così ridotte, sono più facili da fabbricare rispetto alle lenti con design tradizionali.


Un'altra variante sono le lenti semisferiche, che si ottengono semplicemente tagliando a metà le lenti sferiche.
Anche le lenti a mezza sfera sono comuni e possono essere sostituite con lenti a sfera intera se i vincoli fisici di un'applicazione richiedono un design più compatto.

Star Optic fornisce lenti a sfera e lenti a mezza sfera realizzate con vari materiali di substrato tra cui zaffiro, rubino, BK7, silice fusa UV, vetro ad alto indice e germanio, ZnSe, ZnS con rivestimento AR.

I diametri disponibili sono compresi tra 0,3 mm e 100 mm, con tolleranza del diametro (sfericità) <0,3 µm e rugosità superficiale (Ra) <0,007 µm.Su richiesta sono disponibili anche opzioni personalizzate per moduli a sfera e semisfera.


Ci sono cinque parametri chiave necessari per comprendere e utilizzare le lenti a sfera: Diametro della sorgente di input(d)(d),Diametro della lente sferica (D), lunghezza focale effettiva della lente sferica (EFL), lunghezza focale posteriore della lente sferica (BFL) e indice di rifrazione della lente sferica (n).


Specifiche generali dell'obiettivo a sfera BK7:

Materiale	N-BK7
Tolleranza sul diametro	+0/-0,005 mm
Qualità della superficie	60/40 graffio-Dig
Sfericità	<0,003 mm
Apertura chiara	>90%
Rivestimento	Nessuno disponibile




Prodotti standard di BK7Lente a sfera:
