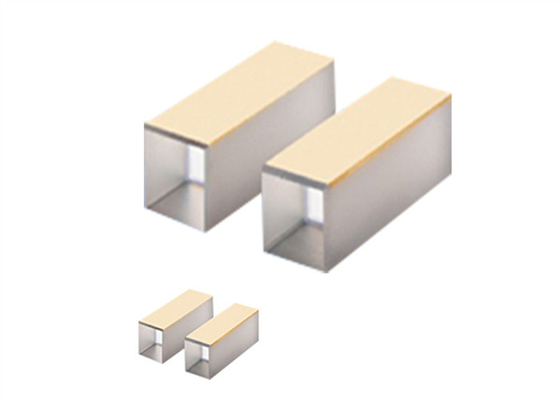

E-O Crystal LiNbO3 raddoppiamento di frequenza 1064nm modulatori di fase Z cut X elettrodi facciali

  • E-O Crystal LiNbO3 frequency doubling 1064nm phase modulators Z cut X face electrodes
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello LiNbO3
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto E-O Cristallo LiNbO3 Applicazioni -interruttori per laser Nd:YAG, Nd:YLF, Ti:Zaffiro,
Gamma della trasparenza 420-5200nm Sistema cristallino trigonale, gruppo spaziale R3c
Tagliare Z tagliato Durezza di Mohs 5
Evidenziare

Cristallo LiNbO3 E-O

,

cristalli laser E-O

,

cristallo LiNbO3 da 0
Lasciate un messaggio
Descrizione di prodotto

EO Cristallo LiNbO3

Panoramica:

Cristalli di LiNbO3sono ampiamente utilizzati come raddoppio di frequenza per lunghezze d'onda superiori a 1 μm e oscillatori parametrici ottici (OPO) pompati a 1064 nm nonché dispositivi quasi abbinati in fase (QPM).A causa dei loro grandi coefficienti elettro-ottici e acusto-ottici, i cristalli di LiNbO3 sono il materiale più comunemente usato per celle di pockel, Q-switch per laser Nd:YAG, Nd:YLF, Ti:zaffiro e modulatori di fase, substrati di guide d'onda, superficie wafer di onde acustiche (SAW), ecc.

La luce si propaga nella direzione dell'asse z e gli elettrodi vengono applicati alle facce x







Specifiche generali diCristalli di LiNbO3:

Tolleranza dimensionale ±0,1 mm
Tolleranza angolare ±0,5 gradi
Qualità della superficie 20/10 Gratta e Scava
Apertura chiara >90%
Planarità della superficie <λ/8@633nm
Distorsione del fronte d'onda <λ/4@633nm
Parallelismo <20 secondi d'arco
Perpendicolarità <5 minuti d'arco
Rivestimento AR R<0.25%@lunghezza d'onda centrale
Soglia di danno >5 J/centimetro2, 20ns, 20Hz, 1064nm







Prodotti standard di cristalli LiNbO3:

PN. Materiale

Dimensione

(mm)

Lunghezza

(mm)

 Tagliare Superficie finale Superficie laterale
LNO3315

LiNbO3

 3X3 15 Taglio a Z

AR/AR@1064nm

Elettrodi X Face Au
LNO4415

LiNbO3

 4x4 15 Taglio a Z

AR/AR@1064nm

Elettrodi X Face Au
LNO6625

LiNbO3

 6X6 25 Taglio a Z

AR/AR@1064nm

Elettrodi X Face Au
LNO9925

LiNbO3

 9X9 25 Taglio a Z

AR/AR@1064nm

Elettrodi X Face Au







Proprietà fisiche e ottiche di LiNbO3 cristalli:

Struttura di cristallo Trigonale, gruppo spaziale R3c
Parametri della cella a = 0,515 A, c = 13,863 A, Z = 6 A
Punto di fusione 1255±5oC
Punto Curi 1140±5oC
Durezza di Mohs 5
Densità 4,64 g/cm3
Coefficiente di assorbimento ~ 0,1%/cm@1064nm
Solubilità insolubile in acqua
Costante dielettrica relativa eT11/e0: 85
eT33/e0: 29.5
Coefficienti di dilatazione termica(@25oC) ||a, 2,0 x 10-6/K
||c, 2,2 x 10-6/K
Conduttività termica 38 W/m/K @ 25oC
Gamma di trasparenza 420-5200 nm
Omogeneità ottica ~5 x 10-5/centimetro
Equazioni di Sellmeier (λ in um) no2= 4,9048+0,11768/(λ2- 0,04750) - 0,027169λ2
ne2= 4,5820+0,099169/(λ2- 0,04443) - 0,021950λ2
Coefficienti NLO d33= 34:4/V
d31= D15= 17:95/V
d22= 15:07/v
Coefficienti elettro-ottici gT33= 32 pm/V, gS33= 31 pm/v
gT31= 22:00/V, gS31= 20:6/V
gT22= 18:8/V, gS22= 15:4/V
Tensione a semionda, CC Campo elettrico ||z, luce ⊥z 3,03 KV
Campo elettrico ||x o y, luce ||z 4,02 KV
Efficienza Coefficienti NLO deff=5.7pm/V o~14.6xd36(KDP) per il raddoppio della frequenza 1300nm;
deff=5.3pm/V o~13.6xd36(KDP) per OPO pompato a 1300 nm;
deff=17.6pm/V o~45xd36(KDP) per la struttura quasi abbinata alla fase;
Soglia di danno 200 MW/cm2
