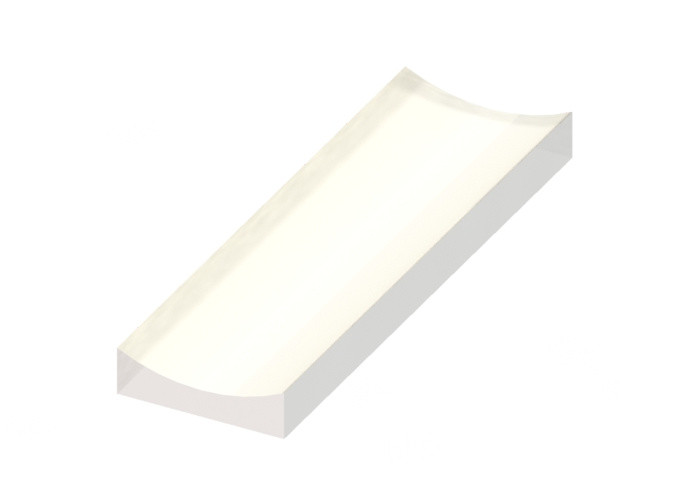

Lente cilindrica ottica Plano N-SF11 Disponibile lente personalizzata non rivestita

Panoramica:

Lente cilindrica plano concavaè detta anche lente cilindrica negativa che agisce come lente sferica piano-concava, tranne che su un solo asse.Queste lenti sono utilizzate in applicazioni che richiedono la sagomatura unidimensionale di una sorgente luminosa.Un'applicazione tipica consiste nell'utilizzare una singola lente cilindrica per trasformare un laser collimato in un generatore di linee.Coppie di lenti cilindriche possono essere utilizzate per modellare anamorficamente le immagini.Per ridurre al minimo l'introduzione dell'aberrazione, la superficie curva dell'obiettivo dovrebbe essere rivolta verso la sorgente quando viene utilizzata per far divergere un raggio.

Specifiche generali diLente cilindrica concava plano:

Materiale	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro
Lunghezza d'onda di progettazione	632,8 nm
Planarità della superficie	N<3(0,5)@632,8nm
Qualità della superficie	60/40 graffio-Dig
Tolleranza sul diametro	+0/-0,2 mm
Tolleranza sullo spessore	±0,2 mm
Centratura	<3 minuti d'arco
Tolleranza della lunghezza focale	±2%
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm x 45°

Prodotti standarddella lente cilindrica concava Plano:

Opzioni di rivestimentodella lente cilindrica concava Plano:

QuestestandardLe lenti cilindriche piane concave N-BK7 sono disponibili non rivestite o con uno dei nostri quattro tipici rivestimenti antiriflesso di seguito,che può ridurre la quantità di raggio riflesso da ciascuna faccia dell'obiettivo.

Rivestimento monostrato MgF2	Rivestimento antiriflesso multistrato
Boradband Rivestimento antiriflesso	Rivestimento antiriflesso a doppia lunghezza d'onda

Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.
