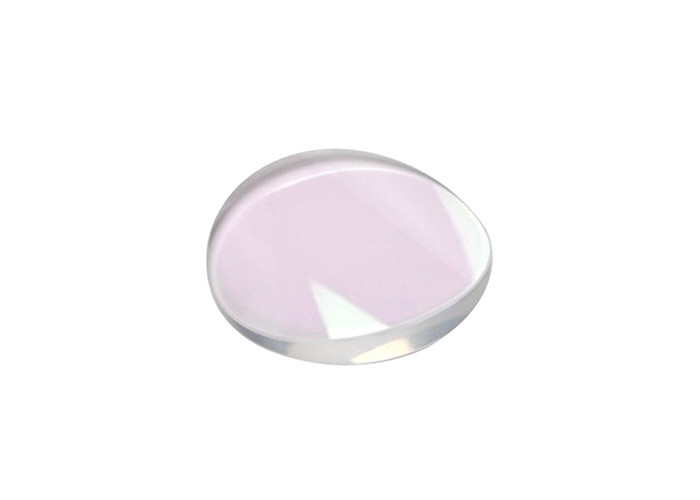

Crea linee plano cilindriche lenti convesse con supporti per lenti standard

Panoramica:

Le lenti cilindriche vengono utilizzate per creare linee o per l'espansione del raggio in una direzione.Le loro proprietà ottiche e aberrazioni corrispondono a quelle dell'ottica sferica.Star Optic offre lenti cilindriche piano-convesse in forma rettangolare, quadrata e rotonda.Le lenti cilindriche rettangolari e quadrate possiedono un asse ottico chiaramente definito.Le lenti cilindriche rotonde sono un po' più difficili da regolare, ma possono essere integrate negli attacchi delle lenti standard.

Analogamente alle lenti cilindriche piano-convesse rettangolari, le lenti cilindriche piano-convesse rotonde vengono utilizzate nella creazione di linee.E le lenti cilindriche piano-concave rotonde sono simili alle lenti cilindriche piano-concave rettangolari utilizzate nell'espansione del raggio.Tuttavia, ea differenza dei substrati rettangolari, questi obiettivi hanno il vantaggio di poter essere utilizzati con innesti standard.

Specifiche generali della lente cilindrica piano-convessa rotonda:

Materiale	Silice fusa UV
Lunghezza d'onda di progettazione	632,8 nm
Planarità della superficie	N<3(0,5)@632,8nm
Qualità della superficie	60/40 graffio-Dig
Tolleranza sul diametro	+0/-0,2 mm
Tolleranza sullo spessore	±0,2 mm
Centratura	<3 minuti d'arco
Tolleranza della lunghezza focale	±2%
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm x 45°

Prodotti standardDi lente cilindrica piano-convessa rotonda:

Opzioni di rivestimento Of Lente cilindrica piano-convessa rotonda::

Le lenti cilindriche rotonde sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.

Rivestimento monostrato MgF2	Rivestimento antiriflesso multistrato
Boradband Rivestimento antiriflesso	Rivestimento antiriflesso a doppia lunghezza d'onda

Opzioni di montaggio perLente cilindrica piano-convessa rotonda::

Come le lenti sferiche, le lenti cilindriche rotonde possono essere montate con il nostro attacco per lenti fisse o regolabili per un funzionamento più semplice.

Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.
