Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig

Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello CCYL
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Lente cilindrica plano concava Forma geometrica Girare
Materia prima vetro ottico Cosmetico 60/40 graffio-Dig
Centratura <3 minuti d'arco Rivestimento Rivestimento AR disponibile
Evidenziare

Sferica Lente cilindrica Edmund Optics

,

Asse cilindrico Edmund Optics

,

Asse cilindrico Lente sferica

Lasciate un messaggio
Descrizione di prodotto

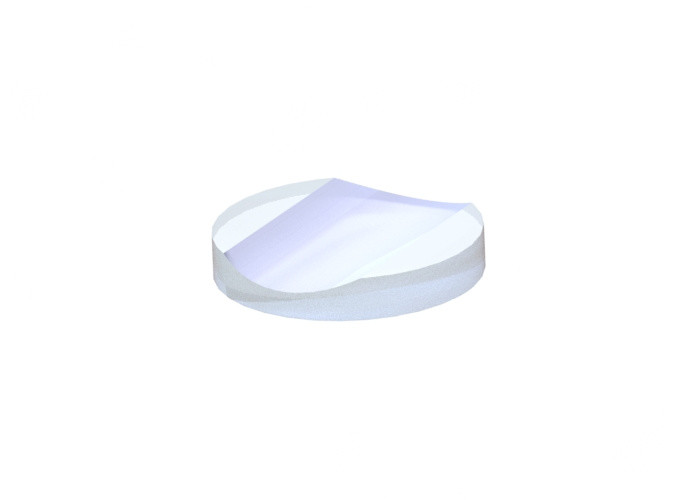

Lente cilindrica piano-concava rotonda, circolare, silice fusa UV

Panoramica:

Le lenti cilindriche vengono utilizzate per creare linee o per l'espansione del raggio in una direzione.Le loro proprietà ottiche e aberrazioni corrispondono a quelle dell'ottica sferica.Star Optic offre lenti cilindriche piano-concave e piano-convesse in forma rettangolare, quadrata e rotonda.Le lenti cilindriche rettangolari e quadrate possiedono un asse ottico chiaramente definito.Lenti cilindriche rotondesono un po' più difficili da regolare, ma possono essere integrati negli attacchi per obiettivi standard.



Simile alle lenti cilindriche piano-convesse rettangolari,lenti cilindriche tonde piano-convessesono utilizzati nella creazione di linee.Elenti cilindriche tonde piano-concavesono simili alle lenti cilindriche piano-concave rettangolari utilizzate nell'espansione della trave.Tuttavia, ea differenza dei substrati rettangolari, questi obiettivi hanno il vantaggio di poter essere utilizzati con innesti standard.





Specifiche generali della lente cilindrica piano-concava rotonda:

Materiale Silice fusa UV Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 0
Lunghezza d'onda di progettazione 632,8 nm
Planarità della superficie N<3(0,5)@632,8nm
Qualità della superficie 60/40 graffio-Dig
Tolleranza sul diametro +0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Centratura <3 minuti d'arco
Tolleranza della lunghezza focale ±2%
Apertura chiara >90%
Smussare Protettivo <0,5 mm x 45°







Prodotti standard Di lente cilindrica piano-concava rotonda:

Parte n. Materiale D
(mm)
f
(mm)
R1
(mm)
Tc
(mm)
Te
(mm)
CCYVD12F-25-FS UVFS 12.7 -25.4 11.61 2 3,89
CCYVD12F-50-FS UVFS 12.7 -50 22.85 2 2.9
CCYVD25F-50-FS UVFS 25.4 -50 22.85 2 5,85
CCYVD25F-100-FS UVFS 25.4 -100 45.7 2 3.8
CCYVD25F-150-FS UVFS 25.4 -150 68,55 2 3.19
CCYVD25F-200-FS UVFS 25.4 -200 91.4 2 2,89
CCYVD25F-250-FS UVFS 25.4 -250 114.25 2 2.71
CCYVD25F-300-FS UVFS 25.4 -300 137.11 2 2.59
CCYVD25F-500-FS UVFS 25.4 -500 228,51 2 2.35
CCYVD25F-1000-FS UVFS 25.4 -1000 457.02 2 2.18







Opzioni di rivestimento Of Lente cilindrica piano-concava rotonda:

Le lenti cilindriche rotonde sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.



Rivestimento monostrato MgF2 Rivestimento antiriflesso multistrato
Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 1 Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 2



Boradband Rivestimento antiriflesso



Rivestimento antiriflesso a doppia lunghezza d'onda

Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 3 Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 4





Opzioni di montaggio perLente cilindrica piano-concava rotonda:

Come le lenti sferiche, le lenti cilindriche rotonde possono essere montate con il nostro attacco lente fisso o regolabile per un funzionamento più semplice.



Attacco obiettivo fisso



Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 5



Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 6

Attacco obiettivo regolabile



Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 7



Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 8







Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.



Zemax Deisgn

Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 9

Zemax Deisgn

Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 10



Progettazione SolidWorks

Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 11



Design del rivestimento a film sottile

Sferica Edmund Optics Lente Cilindrica Asse Trasparente 40 Scratch Dig 12
