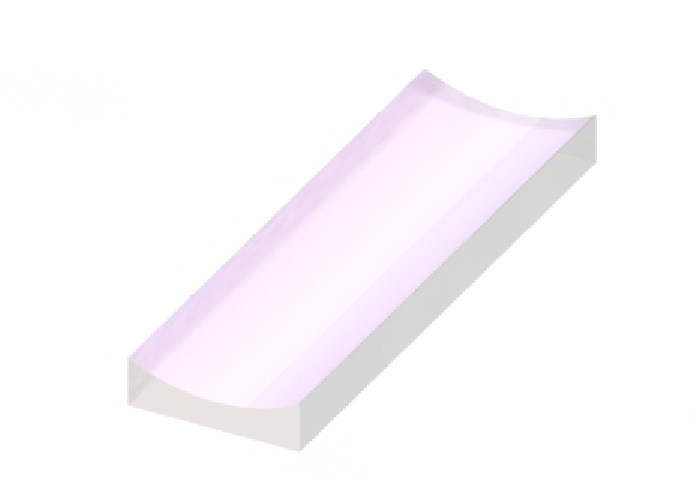

CaF2 Lente cilindrica concava Lenti laser cilindriche a superficie curva

Panoramica:

La lente cilindrica concava del Plano inoltre è chiamata lente cilindrica negativa funge da lenti sferiche Plano-concave, eccetto su soltanto un asse. Queste lenti sono utilizzate nelle applicazioni che richiedono la modellatura unidimensionale di una sorgente luminosa. Un'applicazione tipica è di utilizzare una singola lente cilindrica per trasformare un laser collimato in una linea generatore. Le paia delle lenti cilindriche possono essere utilizzate anamorphically per modellare le immagini. Per minimizzare l'introduzione dell'aberrazione, la superficie curva della lente dovrebbe affrontare la fonte una volta usata per divergere un fascio.

Specifiche generali della lente cilindrica concava del Plano:

Materiale	N-BK7, FS UV, N-SF11, CaF2, si, GE, ZnSe, zaffiro
Lunghezza d'onda di progettazione	632.8nm
Planarità di superficie	N<3>
Qualità di superficie	60/40 divangata
Tolleranza del diametro	+0/-0.2mm
Tolleranza di spessore	±0.2mm
Centration	<3 arc="" minutes="">
Tolleranza di lunghezza focale	±2%
Chiara apertura	>90%
Smusso	Protettivo<0>

Prodotti standard della lente cilindrica concava del Plano:

Opzioni ricoprenti della lente cilindrica concava del Plano:

Queste lenti concave standard del cilindro di UVFS il Plano sono non rivestito disponibile o con uno dei nostri quattro rivestimenti tipici di antirefection qui sotto, che possono ridurre la quantità di fascio relfected da ogni fronte della lente.

Rivestimento a un solo strato MgF2	Rivestimento Anti-riflettente a più strati
Rivestimento Anti-riflettente di Boradband	Rivestimento Anti-riflettente di lunghezza d'onda doppia

Abitudine la vostra propria lente:

Avete vostra libertà completa di progettazione e possiamo lavorare con le progettazioni complesse per ottenervi esattamente di che cosa avete bisogno compreso progettazione ottica, progettazione meccanica e progettazione ricoprente ottica.
