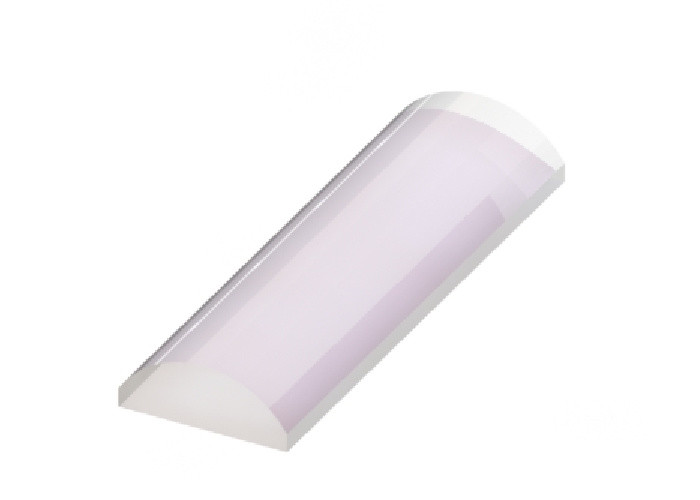

UV FS Lente cilindrica convessa 632.8nm Lente cilindrica 40 Graffi Dig

Panoramica:

La lente cilindrica convessa del Plano inoltre è identificata come lente cilindrica positiva. Sono ideali per le applicazioni che richiedono l'ingrandimento in una dimensione. Mentre le lenti sferiche agiscono simmetricamente in due dimensioni su un raggio incidente, le lenti cilindriche agiscono allo stesso modo ma soltanto in una dimensione. Un'applicazione tipica è di utilizzare un paio delle lenti cilindriche per fornire la modellatura anamorfica di un fascio. Un paio delle lenti cilindriche positive può essere utilizzato per collimare ed annunciare per mezzo di circolari l'uscita di un diodo laser. Un'altra possibilità dell'applicazione sarebbe di utilizzare una singola lente per mettere a fuoco un fascio di divergenza su una matrice del rivelatore. Per minimizzare l'introduzione delle aberrazioni sferiche, la luce collimata dovrebbe essere incidente sulla superficie curva quando mettere a fuoco ad una linea e la luce da una linea fonte dovrebbe essere incidente sulla superficie del Plano quando collimando.

Specifiche generali della lente cilindrica convessa del Plano:

Materiale	N-BK7, FS UV, N-SF11, CaF2, si, GE, ZnSe, zaffiro
Lunghezza d'onda di progettazione	632.8nm
Planarità di superficie	N<3>
Qualità di superficie	60/40 divangata
Tolleranza del diametro	+0/-0.2mm
Tolleranza di spessore	±0.2mm
Centration	<3 arc="" minutes="">
Tolleranza di lunghezza focale	±2%
Chiara apertura	>90%
Smusso	Protettivo<0>

Prodotti standard della lente cilindrica convessa del Plano:

Opzioni ricoprenti della lente cilindrica convessa del Plano:

La stella ottica sopra le lenti cilindriche convesse standard del Plano è non rivestita. Per ridurre la quantità di luce riflessa da ogni superficie della lente, i rivestimenti di antiriflessione compreso lo strato MgF2 del cantante, il rivestimento a più strati dell'AR, il rivestimento a più strati a banda larga dell'AR ed il rivestimento doppio dell'AR di lunghezza d'onda sono inoltre a disposizione.

Rivestimento a un solo strato MgF2	Rivestimento Anti-riflettente a più strati
Rivestimento Anti-riflettente di Boradband	Rivestimento Anti-riflettente di lunghezza d'onda doppia

Abitudine la vostra propria lente:

Avete vostra libertà completa di progettazione e possiamo lavorare con le progettazioni complesse per ottenervi esattamente di che cosa avete bisogno compreso progettazione ottica, progettazione meccanica e progettazione ricoprente ottica.
