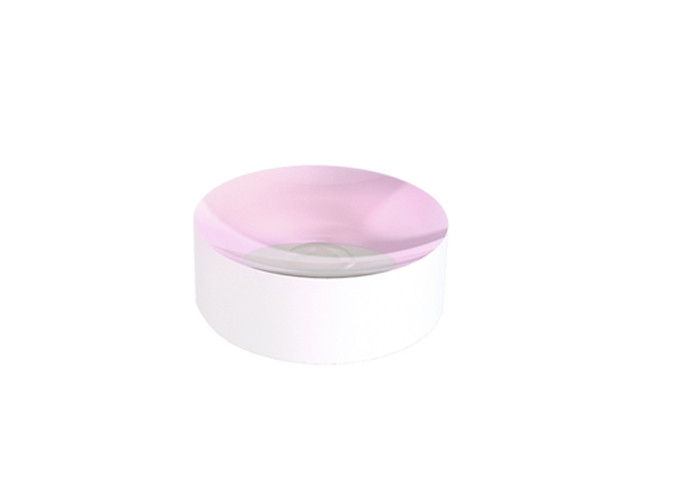

N-SF11 Lente sferica plano concava Fascio collimato divergente

  • N-SF11 Concave Plano Spherical Lens Diverge Collimated Beam
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello PCV
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto N-BK7 Lente sferica plano concava (PCV). Substrato N-BK7
Applicazioni riduzione dell'immagine o per diffondere la luce Utilizzo divergere un raggio collimato
ASPETTO ESTERIORE Una superficie piana e una curva verso l'interno Superficie N
Evidenziare

Lente sferica plano Fascio divergente collimato

,

lente sferica plano N-SF11

,

lente sferica concava N-SF11
Lasciate un messaggio
Descrizione di prodotto

Lente sferica plano concava (PCV), N-BK7, fascio collimato divergente

Panoramica:

La lente piano-concava (PCV) ha una superficie piana e una curva verso l'interno.Gli obiettivi PCV hanno una lunghezza focale negativa, divergendo un raggio collimato da un fuoco virtuale e sono comunemente usati per la riduzione dell'immagine o per diffondere la luce.Star Optic fornisce lenti piano-concave fabbricate da N-BK7, N-SF11, silice fusa UV, fluoruro di calcio, seleniuro di zinco e così via.



N-SF11 Lente sferica plano concava Fascio collimato divergente 0





Specifiche generali della lente sferica N-BK7 Plano Concave (PCV):

Materiale N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro N-SF11 Lente sferica plano concava Fascio collimato divergente 1
Lunghezza d'onda di progettazione 546,1 nm
Planarità della superficie N<3(0,5)@632,8nm
Qualità della superficie 60/40 graffio-Dig
Tolleranza sul diametro +0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Centratura <3 minuti d'arco
Tolleranza della lunghezza focale ±2%
Apertura chiara >90%
Smussare Protettivo <0,5 mm x 45°







Prodotti standard N-BK7 Lente sferica plano-concava (PCV):

Parte n. Materiale D
(mm)		 f
(mm)		 R1
(mm)		 Tc
(mm)		 Te
(mm)
PCVD12F-25 N-BK7 12.7 -25.4 13.18 2 3.6
PCVD12F-30 N-BK7 12.7 -30 15.56 2 3.4
PCVD12F-40 N-BK7 12.7 -40 20.75 2 3
PCVD12F-50 N-BK7 12.7 -50 25.94 2 2.8
PCVD12F-75 N-BK7 12.7 -75 38.9 2 2.5
PCVD12F-100 N-BK7 12.7 -100 51,87 2 2.4
PCVD12F-150 N-BK7 12.7 -150 77.81 2 2.3
PCVD12F-200 N-BK7 12.7 -200 103,74 2 2.2
PCVD12F-250 N-BK7 12.7 -250 129,68 2 2.2
PCVD12F-300 N-BK7 12.7 -300 155,62 2 2.1
PCVD12F-500 N-BK7 12.7 -500 259,36 2 2.1
PCVD12F-1000 N-BK7 12.7 -1000 518,72 2 2.1
PCVD12F-2000 N-BK7 12.7 -2000 1037.44 2 2.1
PCVD25F-25 N-BK7 25.4 -25.4 13.18 2 11.7
PCVD25F-30 N-BK7 25.4 -30 15.56 2 8.6
PCVD25F-40 N-BK7 25.4 -40 20.75 2 6.3
PCVD25F-50 N-BK7 25.4 -50 25.94 2 5.3
PCVD25F-75 N-BK7 25.4 -75 38.9 2 4.1
PCVD25F-100 N-BK7 25.4 -100 51,87 2 3.6
PCVD25F-150 N-BK7 25.4 -150 77.81 2 3
PCVD25F-200 N-BK7 25.4 -200 103,74 2 2.8
PCVD25F-250 N-BK7 25.4 -250 129,68 2 2.6
PCVD25F-300 N-BK7 25.4 -300 155,62 2 2.5
PCVD25F-500 N-BK7 25.4 -500 259,36 2 2.3
PCVD25F-1000 N-BK7 25.4 -1000 518,72 2 2.2
PCVD25F-2000 N-BK7 25.4 -2000 1037.44 2 2.1
PCVD38F-50 N-BK7 38.1 -50 25.94 3 11.3
PCVD38F-75 N-BK7 38.1 -75 38.9 3 7
PCVD38F-100 N-BK7 38.1 -100 51,87 3 6.6
PCVD38F-150 N-BK7 38.1 -150 77.81 3 5.4
PCVD38F-200 N-BK7 38.1 -200 103,74 3 4.8
PCVD38F-250 N-BK7 38.1 -250 129,68 3 4.4
PCVD38F-300 N-BK7 38.1 -300 155,62 3 4.2
PCVD38F-500 N-BK7 38.1 -500 259,36 3 3.7
PCVD38F-1000 N-BK7 38.1 -1000 518,72 3 3.4
PCVD38F-2000 N-BK7 38.1 -2000 1037.44 3 3.2
PCVD50F-100 N-BK7 50.8 -100 51,87 3 9.6
PCVD50F-150 N-BK7 50.8 -150 77.81 3 7.3
PCVD50F-200 N-BK7 50.8 -200 103,74 3 6.2
PCVD50F-250 N-BK7 50.8 -250 129,68 3 5.5
PCVD50F-300 N-BK7 50.8 -300 155,62 3 5.1
PCVD50F-500 N-BK7 50.8 -500 259,36 3 4.2
PCVD50F-1000 N-BK7 50.8 -1000 518,72 3 3.6
PCVD50F-2000 N-BK7 50.8 -2000 1037.44 3 3.3







Opzioni di rivestimento della lente sferica N-BK7 Plano Concave (PCV):

Le lenti plano concave sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.



Rivestimento monostrato MgF2 Rivestimento antiriflesso multistrato
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband Rivestimento antiriflesso



Rivestimento antiriflesso a doppia lunghezza d'onda
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Opzioni di montaggio per lenti sferiche Plano Concave (PCV):

Le lenti plano concave sopra lo standard di Star Optic non sono montate.Tuttavia, possiamo fornire montature fisse e montature regolabili per i nostri obiettivi.



Attacco obiettivo fisso



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Attacco obiettivo regolabile



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Progettazione SolidWorks

Positive Meniscus Lenses 11



Design del rivestimento a film sottile

Positive Meniscus Lenses 12
