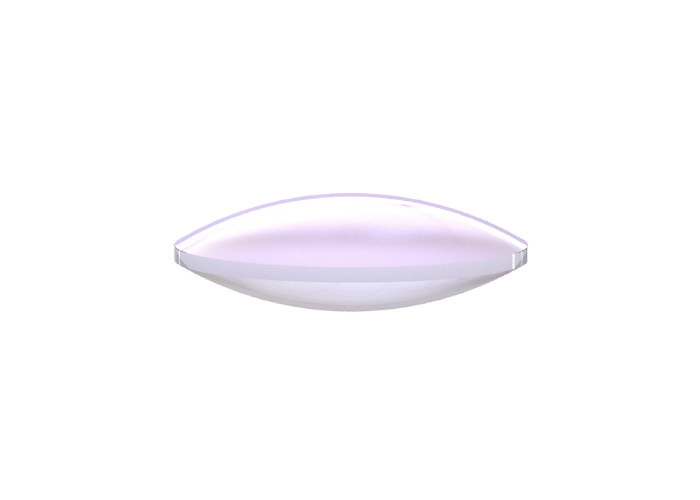

Sapphire Bi Convex Lens 25.4mm Rivestimenti antiriflesso per lenti coniugate finite

  • Sapphire Bi Convex Lens 25.4mm Finite Conjugate Lens Antireflection Coatings
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello DCX
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto N-BK7 Lente sferica doppia convessa (bi-convessa). Substrato N-BK7
Utilizzo immagini finite Caratteristica lunghezza focale positiva
Planarità di superficie N Rivestimento Non rivestito, rivestimento AR disponibile
Evidenziare

Lente biconvessa 25

,

4 mm

,

lente coniugata finita da 25
Lasciate un messaggio
Descrizione di prodotto

Lente sferica doppia convessa (bi-convessa), N-BK7, lente per immagini finite

Panoramica:

Lente doppia convessa (DCX)., nota anche come lente biconvessa, ha due facce simmetriche positive con raggi uguali su entrambi i lati.Questi obiettivi sono generalmente consigliati per applicazioni di imaging finite.Le lenti biconvesse sono più adatte dove l'oggetto e l'immagine si trovano sui lati opposti della lente e il rapporto tra le distanze dell'immagine e dell'oggetto (rapporto coniugato) è compreso tra 0,2 e 5. Star Optic fornisce lenti biconvesse in una varietà di substrati e opzioni di rivestimento antiriflesso.



Sapphire Bi Convex Lens 25.4mm Rivestimenti antiriflesso per lenti coniugate finite 0







Specifiche generali della lente sferica doppia convessa (DCX) N-BK7:

Materiale N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro Sapphire Bi Convex Lens 25.4mm Rivestimenti antiriflesso per lenti coniugate finite 1
Lunghezza d'onda di progettazione 546,1 nm
Planarità della superficie N<3(0,5)@632,8nm
Qualità della superficie 60/40 graffio-Dig
Tolleranza sul diametro +0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Centratura <3 minuti d'arco
Tolleranza della lunghezza focale ±2%
Apertura chiara >90%
Smussare Protettivo <0,5 mm x 45°







Prodotti standardDella lente sferica N-BK7 doppia convessa (DCX):

Parte n. Materiale D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCXD12F25 N-BK7 12.7 25.4 25,98 25,98 3.6 2
DCXD12F35 N-BK7 12.7 35 35.74 35.74 3.1 2
DCXD12F50 N-BK7 12.7 50 51.35 51.35 2.8 2
DCXD12F75 N-BK7 12.7 75 77.31 77.31 2.5 2
DCXD12F100 N-BK7 12.7 100 103.25 103.25 2.4 2
DCXD12F125 N-BK7 12.7 125 129.18 129.18 2.3 2
DCXD12F150 N-BK7 12.7 150 155.1 155.1 2.3 2
DCXD12F200 N-BK7 12.7 200 206,94 206,94 2.2 2
DCXD12F250 N-BK7 12.7 250 258,78 258,78 2.2 2
DCXD12F300 N-BK7 12.7 300 310.61 310.61 2.1 2
DCXD12F500 N-BK7 12.7 500 517,94 517,94 2.1 2
DCXD12F1000 N-BK7 12.7 1000 1036.23 1036.23 2.1 2
DCXD25F25 N-BK7 25.4 25.4 24.68 24.68 9 2
DCXD25F35 N-BK7 25.4 35 35.08 35.08 6.8 2
DCXD25F50 N-BK7 25.4 50 50,92 50,92 5.2 2
DCXD25F75 N-BK7 25.4 75 77.04 77.04 4.1 2
DCXD25F100 N-BK7 25.4 100 103.05 103.05 3.6 2
DCXD25F125 N-BK7 25.4 125 129.02 129.02 3.3 2
DCXD25F150 N-BK7 25.4 150 154,97 154,97 3 2
DCXD25F200 N-BK7 25.4 200 206,84 206,84 2.8 2
DCXD25F250 N-BK7 25.4 250 258,7 258,7 2.6 2
DCXD25F300 N-BK7 25.4 300 310,54 310,54 2.5 2
DCXD25F500 N-BK7 25.4 500 517,9 517,9 2.3 2
DCXD25F1000 N-BK7 25.4 1000 1036.21 1036.21 2.2 2







Opzioni di rivestimento Of Lente sferica doppia convessa (DCX) N-BK7:

Le lenti sferiche doppie convesse sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.



Rivestimento monostrato MgF2 Rivestimento antiriflesso multistrato
Positive Meniscus Lenses 1 Sapphire Bi Convex Lens 25.4mm Rivestimenti antiriflesso per lenti coniugate finite 3



Boradband Rivestimento antiriflesso



Rivestimento antiriflesso a doppia lunghezza d'onda
Positive Meniscus Lenses 3 Sapphire Bi Convex Lens 25.4mm Rivestimenti antiriflesso per lenti coniugate finite 5







Opzioni di montaggio perDoppio convesso(DCX)SfericoObiettivo:

Le lenti sferiche doppie convesse sopra lo standard di Star Optic non sono montate.Tuttavia, possiamo fornire montature fisse e montature regolabili per i nostri obiettivi.



Attacco obiettivo fisso



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Attacco obiettivo regolabile



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Progettazione SolidWorks

Positive Meniscus Lenses 11



Design del rivestimento a film sottile

Positive Meniscus Lenses 12
