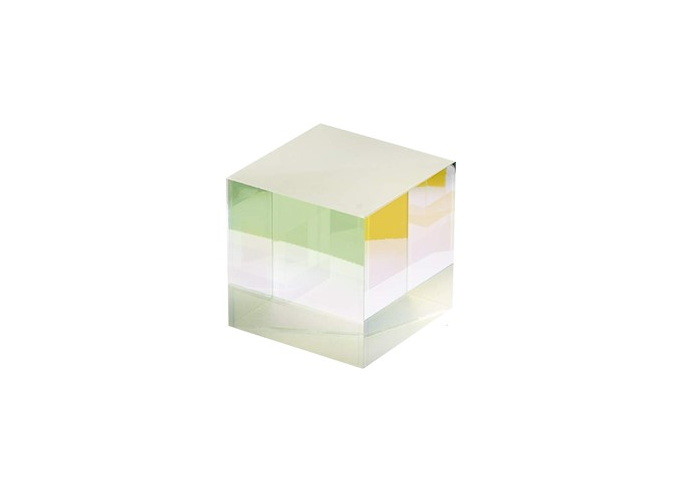

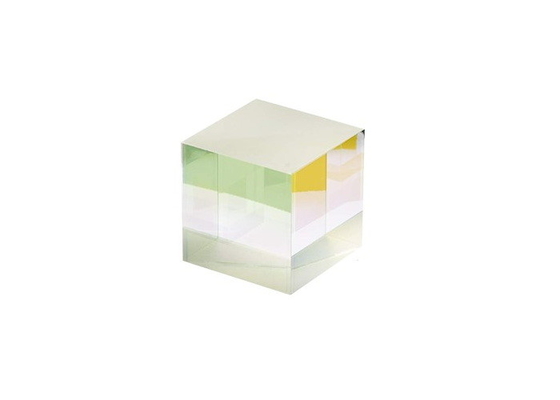

Separatori di fasci ottici con rapporto di divisione 50/50 Separatore di fasci a cubo BK7

  • 50/50 Splitting Ratio Optical Beam Splitters BK7 Cube Beam Splitter
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello CBS
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Cubo divisore di raggi Construttura due prismi ad angolo retto cementati insieme
viso ipo Rivestimento dielettrico beamsplitting Gambe prismatiche Rivestimento AR
Applicazioni interferometria, fibre ottiche, metrologia, Rapporto di divisione 50/50
Evidenziare

Separatori di fasci ottici BK7

,

divisori di fasci a cubo BK7

,

divisori di fasci ottici 50/50
Lasciate un messaggio
Descrizione di prodotto

Cube Beamsplitter, rapporto di divisione 50/50, gamma di lunghezze d'onda a banda larga

Panoramica:
Cube Beam Splitter (CBS)sono tipicamente costruiti da due prismi ad angolo retto che sono cementati insieme con un'ipotenusa a ipotenusa adesiva abbinata all'indice con un rivestimento dielettrico in mezzo che consente di dividere la luce incidente a un rapporto designato in due fasci separati.Per la maggior parte delle applicazioni, le gambe del prisma sono rivestite antiriflesso.

I Beam Splitter sono utili in interferometria, fibre ottiche, metrologia, oceanografia, sismologia, chimica, fisica del plasma, telerilevamento, interazioni biomolecolari, profili di superficie, microfluidica, misurazione di sollecitazioni/deformazioni meccaniche e velocimetria.


Specifiche generali di Cube Beamsplitter:

Materiale BK7 Vetro ottico di grado A
Tolleranza dimensionale ±0,2 mm
Apertura chiara >90%
Planarità λ/4@632,8nm
Deviazione del raggio <3 minuti d'arco
Qualità della superficie 60/40
Rivestimento

Riflettanza parziale sulla faccia dell'ipotenusa
Rivestimento AR su tutti gli ingressi
T/R 50/50±5%, T=(Ts+Tp)/2, R=(Rs+Rp)/2
Soglia di danno >500mJ/cm2, 20ns, 20Hz, @1064nm


Separatori di fasci ottici con rapporto di divisione 50/50 Separatore di fasci a cubo BK7 0




Prodotti standard di Cube Beamsplitter:

Parte n. Materiale

Dimensione
(mm)

Spessore
(mm)

 T/R

Lunghezza d'onda
(nm)

 Polarizzazione
CBS0505-400-700 BK7 5*5 5 50:50±5% 400-700 Media
CBS1010-400-700 BK7 10*10 10 50:50±5% 400-700 Media
CBS1212-400-700 BK7 12,7*12,7 12.7 50:50±5% 400-700 Media
CBS1515-400-700 BK7 15*15 15 50:50±5% 400-700 Media
CBS2020-400-700 BK7 20*20 20 50:50±5% 400-700 Media
CBS2525-400-700 BK7 25,4*25,4 25.4 50:50±5% 400-700 Media
CBS0505-650-900 BK7 5*5 5 50:50±5% 650-900 Media
CBS1010-650-900 BK7 10*10 10 50:50±5% 650-900 Media
CBS1212-650-900 BK7 12,7*12,7 12.7 50:50±5% 650-900 Media
CBS1515-650-900 BK7 15*15 15 50:50±5% 650-900 Media
CBS2020-650-900 BK7 20*20 20 50:50±5% 650-900 Media
CBS2525-650-900 BK7 25,4*25,4 25.4 50:50±5% 650-900 Media
CBS0505-900-1200 BK7 5*5 5 50:50±5% 900-1200 Media
CBS1010-900-1200 BK7 10*10 10 50:50±5% 900-1200 Media
CBS1212-900-1200 BK7 12,7*12,7 12.7 50:50±5% 900-1200 Media
CBS1515-900-1200 BK7 15*15 15 50:50±5% 900-1200 Media
CBS2020-900-1200 BK7 20*20 20 50:50±5% 900-1200 Media
CBS2525-900-1200 BK7 25,4*25,4 25.4 50:50±5% 900-1200 Media






Grafici di rivestimento diDivisore di fascio cubo:



400-700nm 50:50 Cube Beamsplitter

Separatori di fasci ottici con rapporto di divisione 50/50 Separatore di fasci a cubo BK7 1



650-900nm 50:50 Cubo Beamsplitter

Separatori di fasci ottici con rapporto di divisione 50/50 Separatore di fasci a cubo BK7 2



900-1200nm 50:50 Cube Beamsplitter

Separatori di fasci ottici con rapporto di divisione 50/50 Separatore di fasci a cubo BK7 3









Opzioni di montaggio diDivisore di fascio cubo:

Star Optic offre anche una varietà di soluzioni di montaggio per il nostro Cube Beamsplitter.Per favore riferisci aSupporti optomeccaniciper informazioni sulle opzioni di montaggio e sulla compatibilità.Se non sei sicuro di quale scegliere, contattaci, lavoreremo con te per identificare la soluzione migliore per le tue esigenze.
