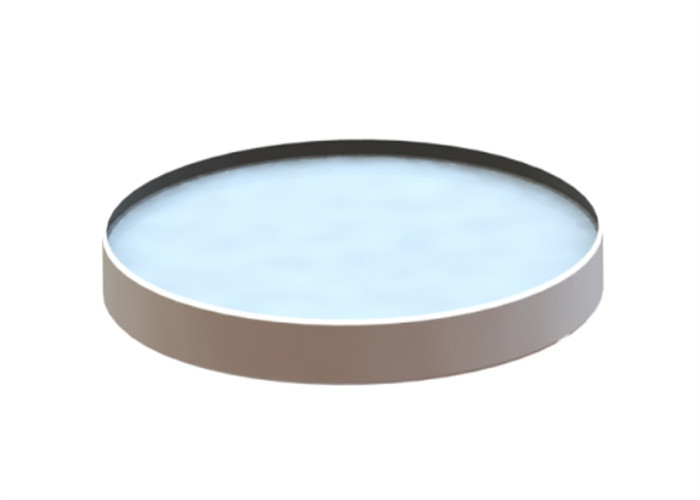

Strati dielettrici non polarizzanti Separatori di fasci ottici Piastra 20ns Aumentano le prestazioni del sistema

  • Non-polarizing Dielectric Layers Optical Beam Splitters Plate 20ns Increase System Performance
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello PBS
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto BeamSplitter a piastra non polarizzante Caratteristica Insensibile alla polarizzazione del raggio di ingresso
Utilizzo mantenendo lo stato di polarizzazione del raggio di ingresso Superficie lato anteriore Rivestimento beamsplitting non polarizzante, lato posteriore con rivestimento AR
Rapporto di divisione comunemente richiesto 50/50 AOI 45°
Evidenziare

Separatori di fasci ottici 20ns

,

20ns Piastra divisore di fasci ottici

,

strati dielettrici Separatori di fasci ottici
Lasciate un messaggio
Descrizione di prodotto

BeamSplitter a piastra non polarizzante, insensibile alla polarizzazione del raggio di ingresso

Panoramica:

Beamsplitter a piastra non polarizzantesono rivestiti con strati dielettrici per aumentare le prestazioni del sistema mantenendo elevate soglie di danno laser e lo stato di polarizzazione del raggio di ingresso.Ad esempio, nel caso di un beamsplitter non polarizzante 50/50, gli stati di polarizzazione P e S trasmessi e gli stati di polarizzazione P e S riflessi vengono divisi al rapporto di progetto.



Questi beamsplitter a piastra non polarizzante sono ideali per l'uso in applicazioni laser impegnative in cui il controllo della polarizzazione è fondamentale.






Specifiche generali del divisore di fascio a piastra non polarizzante:

Materiale BK7, silice fusa UV
Tolleranza dimensionale +0/-0,2 mm
Tolleranza allo spessore ±0,2 mm
Apertura chiara >90%
Planarità λ/4@632,8nm
Parallelismo <1 minuto d'arco
Qualità della superficie 60/40 Gratta e Scava
Rivestimento Rivestimento beamsplitting non polarizzante sulla superficie frontale
Rivestimento AR sulla superficie posteriore
Tolleranza T/R ±5%
Polarizzazione

|Rs-Rp|<5%
Soglia di danno >3J/cm2, 20ns, 20Hz, @1064nm


Strati dielettrici non polarizzanti Separatori di fasci ottici Piastra 20ns Aumentano le prestazioni del sistema 0




Prodotti standard diBeamsplitter a piastra non polarizzante:

Parte n. Materiale Dimensione
(mm)		 Spessore
(mm)		 T/R
(%)		 Lunghezza d'onda
(nm)		 AOI
(°)
NPBS12-355-45 UVFS 12.7 3.0 50/50 355 45
NPBS25-355-45 UVFS 25.4 3.0 50/50 355 45
NPBS50-355-45 UVFS 50.8 3.0 50/50 355 45
NPBS12-532-45 N-BK7 12.7 3.0 50/50 532 45
NPBS25-532-45 N-BK7 25.4 3.0 50/50 532 45
NPBS50-532-45 N-BK7 50.8 3.0 50/50 532 45
NPBS12-633-45 N-BK7 12.7 3.0 50/50 633 45
NPBS25-633-45 N-BK7 25.4 3.0 50/50 633 45
NPBS50-633-45 N-BK7 50.8 3.0 50/50 633 45
NPBS12-780-45 N-BK7 12.7 3.0 50/50 780 45
NPBS25-780-45 N-BK7 25.4 3.0 50/50 780 45
NPBS50-780-45 N-BK7 50.8 3.0 50/50 780 45
NPBS12-1064-45 N-BK7 12.7 3.0 50/50 1064 45
NPBS25-1064-45 N-BK7 25.4 3.0 50/50 1064 45
NPBS50-1064-45 N-BK7 50.8 3.0 50/50 1064 45







Grafici di rivestimento non polarizzantiPiattoSeparatore di raggi:



355nm 50:50 Beamsplitter a piastra non polarizzante

Strati dielettrici non polarizzanti Separatori di fasci ottici Piastra 20ns Aumentano le prestazioni del sistema 1



532nm 50:50 Beamsplitter a piastra non polarizzante

Strati dielettrici non polarizzanti Separatori di fasci ottici Piastra 20ns Aumentano le prestazioni del sistema 2



633nm 50:50 Beamsplitter a piastra non polarizzante

Strati dielettrici non polarizzanti Separatori di fasci ottici Piastra 20ns Aumentano le prestazioni del sistema 3



780nm 50:50 Beamsplitter a piastra non polarizzante

Strati dielettrici non polarizzanti Separatori di fasci ottici Piastra 20ns Aumentano le prestazioni del sistema 4



1064nm 50:50 Beamsplitter a piastra non polarizzante

Strati dielettrici non polarizzanti Separatori di fasci ottici Piastra 20ns Aumentano le prestazioni del sistema 5
