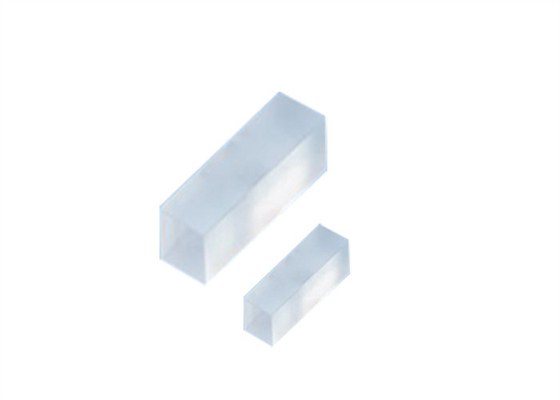

23,5 gradi KTP Crystal 4500nm Cristalli ottici non lineari per sistema di laboratorio

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello KTP
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto KTP di cristallo non lineare Applicazioni sistema di laboratorio, sistema medico, sistema industriale
Sistema cristallino Ortorombico Durezza di Mohs 5
Gamma della trasparenza 350nm-4500nm Potenza bassa o media densità di potenza
Evidenziare

Cristallo KTP da 23

,

5 gradi

,

cristallo KTP 4500nm
Lasciate un messaggio
Descrizione di prodotto

Cristallo non lineare, KTP

Panoramica:

KTP (KTiOPO4)è un eccellente cristallo ottico non lineare in molti sistemi ottici come il sistema di laboratorio, il sistema medico, il sistema industriale, ecc. densità di potenza.Le proprietà di KTP lo rendono anche superiore per la modulazione elettro-ottica, la generazione parametrica ottica.







Specifiche generali di KTP:

Tolleranza dimensionale L(+/-0.1)×A(+/-0.1)×L(+0.2/-0.1)mm
Tolleranza angolare Δθ< 0,5°, Δφ< 0,5°
Qualità della superficie 20/10 Graffi/scavi
Apertura chiara >90%
Planarità della superficie <λ/8@633nm
Distorsione del fronte d'onda <λ/8@633nm
Parallelismo <20 secondi d'arco
Perpendicolarità <10 minuti d'arco
Riflettività residua <0,2% a 1064nm e <0,5% a 532nm
Rivestimento

AR/AR@1064&532nm:

S1&S2 AR@1064&532nm, R<0.25%@1064nm, R<0.5%@532nm



HR/AR@1064&532nm:

S1 HR@1064nm&HT@532nm, R>99,8%@1064nm, R<5%@532nm
S2 AR@1064&532nm, R<0.25%@1064nm, R<0.5%@532nm
Soglia di danno 500MW/cm² @1064nm 10ns 10Hz
Periodo di garanzia di qualità Un anno con un uso corretto







Prodotti standard di KTP:

Dimensione (mm) Theta (gradi) Phi (gradi) Rivestimento Applicazione
3*3*5 90 23.5 AR/AR@1064&532nm SHG@1064,TipoⅡ
3*3*5 90 23.5 HR/AR@1064&532nm SHG@1064,Tipo
3*3*10 90 23.5 AR/AR@1064&532nm SHG@1064,TipoⅡ
3*3*10 90 23.5 HR/AR@1064&532nm SHG@1064,TipoⅡ
5*5*10 90 23.5 AR/AR@1064&532nm SHG@1064,TipoⅡ
7*7*5 90 23.5 AR/AR@1064&532nm SHG@1064,TipoⅡ
7*7*20 90 0 AR/AR@1573&1064nm OPO@1573&1064nm







Proprietà fisiche e ottiche di KTP:

Struttura di cristallo Ortorombica, gruppo spaziale Pna21, gruppo puntiforme mm²
Parametri del reticolo a=6.404Å, b=10.616Å, c=12.814Å, Z=8
Densità 3,01 g/cm3
Durezza di Mohs 5
Punto di fusione intorno a 1172℃
Coefficiente di assorbimento < 0,1%/cm@1,064μm, < 1%/cm@0,532μm
Conduttività termica 13 W/m/K
Suscettibilità igroscopica No
Gamma di trasparenza 350nm-4500nm
Gamma abbinabile alla fase SHG 497~1800nm ​​(Tipo II)
Coefficiente non lineare g31=18:5/v
d32=17:00/v
d33=13:7/v
d24=19:6/v
g15=18:1/v
Coefficienti termo-ottici (/℃) dnx/dT=1.1X10-5
dny/dT=1.3X10-5
dnz/dT=1.6X10-5
Equazioni di Sellmeier (λin um) Nx²=3.0065+0.03901/(λ²-0.04251)-0.01327λ²
Ny²=3.0333+0.04154/(λ²-0.04547)-0.01408λ²
Nz²=3.3134+0.05694/(λ²-0.05658)-0.01682λ²
