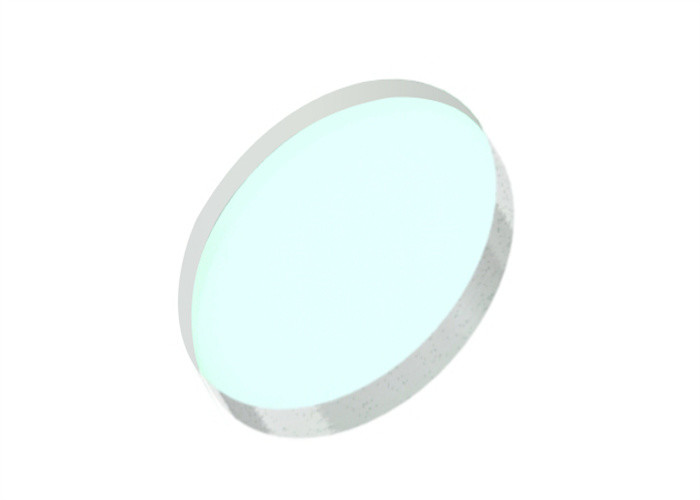

Beamsplitter a piastra polarizzante a 45 gradi

  • 45 Degree Polarizing Plate Beamsplitter
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello PPB
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Separatore di fascio polarizzante a piastra da 45 gradi Vantaggio AOI a 45 gradi più facile da montare
Applicazioni Laser, imaging o scienze della vita Materiale Silice fusa UV
Caratteristica Resistere ad alta potenza Rivestimento Rivestimento beamsplitting polarizzante ad alta energia
Evidenziare

Divisore del raggio della piastra polarizzante a 45 gradi

,

divisore del raggio della piastra 45 gradi

,

divisore del raggio della piastra polarizzante della soglia di danno elevato
Lasciate un messaggio
Descrizione di prodotto

Divisore del raggio polarizzante a piastra da 45 gradi, soglia di danno elevata

Panoramica:

Il beamsplitter a piastra è il tipo più comune di beamsplitter che riflette e trasmette la luce con un angolo di 45°.Il nostro divisore di fascio a piastra polarizzante a 45 gradi separa il raggio di ingresso in due componenti ortogonali come la luce polarizzata P, che viene trasmessa mentre la luce polarizzata S viene riflessa con un angolo di 45°.

Il beamsplitter a piastra ha diversi vantaggi rispetto ai beamsplitter a cubo, come un'elevata tolleranza su livelli avanzati di potenza senza alcuna mutilazione ed è progettato senza adesivo ottico per un maggiore assorbimento di energia.

E a differenza dei tradizionali beamsplitter polarizzanti, progettati per l'uso con l'angolo di Brewster, questi beamsplitter a piastra polarizzante a 45 gradi sono apparentemente pensati per essere utilizzati con un AOI di 45°, il che consente un montaggio più semplice.

È comunemente usato in applicazioni come laser, imaging o scienze della vita grazie alla sua varietà di configurazioni.





Specifiche generali della polarizzazione a 45 gradiPiattoSeparatore di raggi:

Materiale Silice fusa UV
Tolleranza dimensionale +0/-0,2 mm
Qualità della superficie 60/40 graffi e scavi
Apertura chiara >90%
Planarità <λ/8@632.8nm per 10mm
Parallelismo <3 minuti d'arco
Rapporto di estinzione

Tp/Ts>200:1
Trasmissione Tp>95%, Ts<0,5%
Riflettanza Rs>99,5%, Rp<5%
Rivestimento

Rivestimento beamsplitter di polarizzazione su una faccia (AOI 45 gradi, deve essere regolato per AOI ottimizzato in uso)

Superficie posteriore non rivestita.
Soglia di danno >5J/cm2, 20ns, 20Hz, @1064nm



Beamsplitter a piastra polarizzante a 45 gradi 0





Prodotti standard del divisore di fascio a piastra polarizzante a 45 gradi:

Numero parte Materiale

Diametro

(mm)

Spessore

(mm)

 Tp/Ts

Lunghezza d'onda

(nm)

AOI

(°)
PPB2506-355-45 UVFS 25.4 6.35 200:1 355 45
PPB5006-355-45 UVFS 50.8 6.35 200:1 355 45
PPB2506-532-45 UVFS 25.4 6.35 200:1 532 45
PPB5006-532-45 UVFS 50.8 6.35 200:1 532 45
PPB2506-633-45 UVFS 25.4 6.35 200:1 633 45
PPB5006-633-45 UVFS 50.8 6.35 200:1 633 45
PPB2506-780-45 UVFS 25.4 6.35 200:1 780 45
PPB5006-780-45 UVFS 50.8 6.35 200:1 780 45
PPB2506-1064-45 UVFS 25.4 6.35 200:1 1064 45
PPB5006-1064-45 UVFS 50.8 6.35 200:1 1064 45









Grafici di rivestimentodi un divisore di fascio a piastra polarizzante a 45 gradi:



355nm Piastra polarizzante Beamsplitter 45°AOI

Beamsplitter a piastra polarizzante a 45 gradi 1



532nm Piastra polarizzante Beamsplitter 45°AOI

Beamsplitter a piastra polarizzante a 45 gradi 2



633nm Piastra polarizzante Beamsplitter 45°AOI

Beamsplitter a piastra polarizzante a 45 gradi 3



780nm Piastra polarizzante Beamsplitter 45°AOI

Beamsplitter a piastra polarizzante a 45 gradi 4



1064nm Piastra polarizzante Beamsplitter 45°AOI

Beamsplitter a piastra polarizzante a 45 gradi 5
