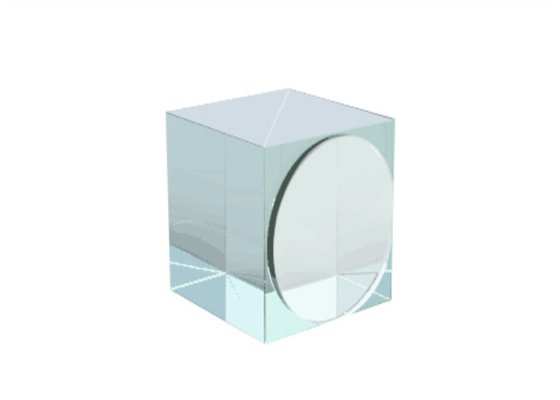

Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare

  • Crystal Quartz Optical Isolator 12.7mm Isolate Linear Polarized Light
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello ISO
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Isolatore ottico Constructure PBS + piastra a un quarto d'onda
Materiale Cristallo di quarzo e BK7 Caratteristica Isolamento passivo della luce polarizzata linearmente
Isolamento 20db Rivestimento Rivestimento sensibile all'ipopolarizzazione, tutte le facce di ingresso e uscita sono rivestite in
Evidenziare

Isolatore ottico ad alta potenza 12

,

7 mm

,

polarizzazione circolare lineare da 12
Lasciate un messaggio
Descrizione di prodotto

Isolatore ottico, isolamento passivo della luce polarizzata linearmente, PBS + piastra d'onda a un quarto

Panoramica:

L'isolatore ottico è una combinazione di un Polarizing Beamsplitter Cube (PBS) e un Quartz Waveplate.La luce incidente viene polarizzata linearmente dal PBS e convertita in polarizzazione circolare dalla piastra a quarto d'onda quando la luce la attraversa per la prima volta.Qualsiasi porzione del raggio emergente riflessa all'indietro nell'isolatore e attraversa una seconda volta la piastra a quarto d'onda verrà convertita in un raggio polarizzato linearmente che è perpendicolare al raggio di ingresso.Questo raggio viene quindi bloccato da PBS e non tornerà al percorso di input originale del sistema.


Specifiche generali dell'isolatore ottico:

Materiale Cristallo di quarzo e BK7
Tolleranza dimensionale ±0,2 mm
Qualità della superficie 60/40
Apertura chiara >90%
Distorsione del fronte d'onda trasmessa <λ/4@632.8nm
Deviazione del raggio <3 minuti d'arco
Isolamento >20 dB
Trasmissione Tp>95%, Ts<1%
Riflessione Rs>99%, Rp<5%
Rivestimento AR R<0.25%@ lunghezza d'onda centrale su tutti gli ingressi
Soglia di danno >500 mJ/cm2, 20ns, 20Hz @1064nm

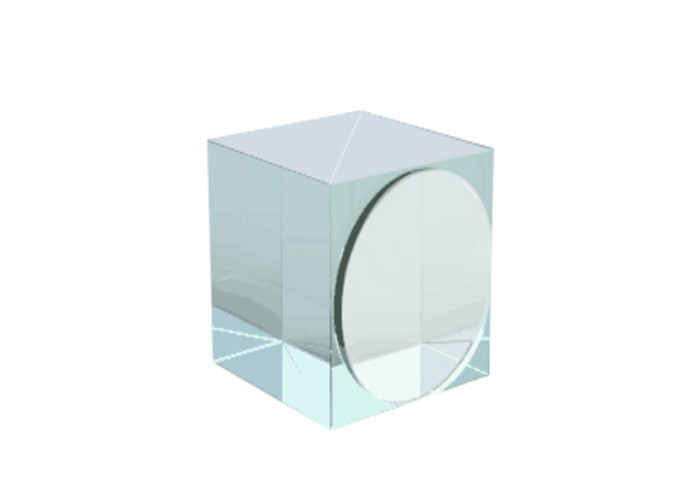

Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare 0 Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare 1



Prodotti standard dell'isolatore ottico:

Numero parte

Dimensione A

(mm)

Spessore A
(mm)

Isolamento
(dB)

Lunghezza d'onda

(nm)
ISO1010-532 10x10 10 >20 532
ISO1212-532 12,7x12,7 12.7 >20 532
ISO1010-633 10x10 10 >20 633
ISO1212-633 12,7x12,7 12.7 >20 633
ISO1010-780 10x10 10 >20 780
ISO1212-780 12,7x12,7 12.7 >20 780
ISO1010-1064 10x10 10 >20 1064
ISO1212-1064 12,7x12,7 12.7 >20 1064
ISO1010-1550 10x10 10 >20 1550
ISO1212-1550 12,7x12,7 12.7 >20 1550




Grafici di rivestimento diIsolatore ottico:



Isolatore ottico da 532 nm

Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare 2




Isolatore ottico 633nm

Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare 3




Isolatore ottico 780nm

Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare 4




Isolatore ottico 1064nm

Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare 5




Isolatore ottico 1550nm

Isolatore ottico al quarzo di cristallo 12,7 mm Isolare la luce polarizzata lineare 6
