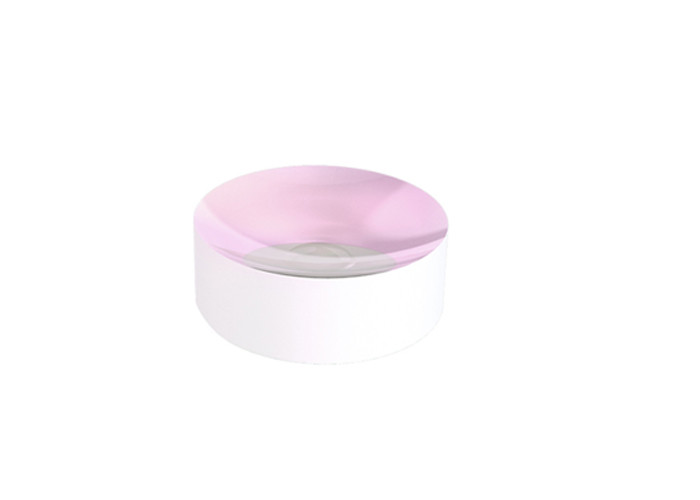

532nm Specchi ottici 25.4mm Plano Ispezione a specchio concavo lucidato

  • 532nm Optical Mirrors 25.4mm Plano Concave Mirror Inspection Polished
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello MIR-CC
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Specchio concavo dielettrico forma Il Plano concavo
Substrato N-BK7 Utilizzo Fascio di luce focalizzante
Raggio 50-1000 e personalizzato disponibile Rivestimento Rivestimento dielettrico HR su superficie curva
Evidenziare

Specchi ottici da 532 nm

,

specchi ottici da 25

,

4 mm
Lasciate un messaggio
Descrizione di prodotto

 Specchio concavo dielettrico, specchio di messa a fuoco ad alta energia per 532 nm e 1064 nm

Panoramica:

Specchi concavi dielettrici (specchi di messa a fuoco dielettrici)sono caratterizzati da una superficie concava con rivestimento metallico ad alta riflessione.Il rivestimento riflettente consente la messa a fuoco di un raggio di luce.I materiali di rivestimento più comuni includono alluminio Al, oro Au o argento Ag.



Un requisito per uno specchio di messa a fuoco è quando non è consentita alcuna aberrazione cromatica in un'ampia gamma spettrale.Ancora un altro caso d'uso comune è l'ottimizzazione della tenuta di un sistema ottico.

Gli specchi concavi possono essere utilizzati in modo simile alle lenti di messa a fuoco.Il tipo di immagine creata da uno specchio focalizzante dipende dal raggio della superficie concava e dalla distanza tra un oggetto e lo specchio.







Specifiche generali dello specchio concavo dielettrico:

Tolleranza dimensionale +0,0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Qualità della superficie 60/40
Apertura chiara >90%
Planarità <λ/4@632.8nm
Centratura <3 minuti d'arco
Rivestimento

superficie concava rivestimento dielettrico HR rivestito,

superficie piana rettificata o ispezionabile lucidata
Soglia di danno >5J/cm2, 20ns, 20Hz, @1064nm



Metal Coated Concave Mirror, Ideal for Focusing Ti:sapphire and Yb:doped Laser Pulses 0





Prodotti standard dello specchio concavo dielettrico:

Numero parte Materiale Diametro
(mm)		 Tc
(mm)		 Raggio
(mm)		 Focale
(mm)		 Lunghezza d'onda
(nm)		 AOI
(°)
MIR25-CC-R-50-532 BK7 25.4 2 -50 25 524-532 0
MIR25-CC-R-100-532 BK7 25.4 2 -100 50 524-532 0
MIR25-CC-R-150-532 BK7 25.4 2 -150 75 524-532 0
MIR25-CC-R-200-532 BK7 25.4 2 -200 100 524-532 0
MIR25-CC-R-250-532 BK7 25.4 2 -250 125 524-532 0
MIR25-CC-R-300-532 BK7 25.4 2 -300 150 524-532 0
MIR25-CC-R-500-532 BK7 25.4 2 -500 250 524-532 0
MIR25-CC-R-1000-532 BK7 25.4 2 -1000 500 524-532 0
MIR50-CC-R-50-532 BK7 50.8 2 -50 25 524-532 0
MIR50-CC-R-100-532 BK7 50.8 2 -100 50 524-532 0
MIR50-CC-R-150-532 BK7 50.8 2 -150 75 524-532 0
MIR50-CC-R-200-532 BK7 50.8 2 -200 100 524-532 0
MIR50-CC-R-250-532 BK7 50.8 2 -250 125 524-532 0
MIR50-CC-R-300-532 BK7 50.8 2 -300 150 524-532 0
MIR50-CC-R-500-532 BK7 50.8 2 -500 250 524-532 0
MIR50-CC-R-1000-532 BK7 50.8 2 -1000 500 524-532 0
MIR25-CC-R-50-1064 BK7 25.4 2 -50 25 1047-1064 0
MIR25-CC-R-100-1064 BK7 25.4 2 -100 50 1047-1064 0
MIR25-CC-R-150-1064 BK7 25.4 2 -150 75 1047-1064 0
MIR25-CC-R-200-1064 BK7 25.4 2 -200 100 1047-1064 0
MIR25-CC-R-250-1064 BK7 25.4 2 -250 125 1047-1064 0
MIR25-CC-R-300-1064 BK7 25.4 2 -300 150 1047-1064 0
MIR25-CC-R-500-1064 BK7 25.4 2 -500 250 1047-1064 0
MIR25-CC-R-1000-1064 BK7 25.4 2 -1000 500 1047-1064 0
MIR50-CC-R-50-1064 BK7 50.8 2 -50 25 1047-1064 0
MIR50-CC-R-100-1064 BK7 50.8 2 -100 50 1047-1064 0
MIR50-CC-R-150-1064 BK7 50.8 2 -150 75 1047-1064 0
MIR50-CC-R-200-1064 BK7 50.8 2 -200 100 1047-1064 0
MIR50-CC-R-250-1064 BK7 50.8 2 -250 125 1047-1064 0
MIR50-CC-R-300-1064 BK7 50.8 2 -300 150 1047-1064 0
MIR50-CC-R-500-1064 BK7 50.8 2 -500 250 1047-1064 0
MIR50-CC-R-1000-1064 BK7 50.8 2 -1000 500 1047-1064 0







Grafici di rivestimento dello specchio concavo dielettrico:



Specchio concavo dielettrico 524-532nm

532nm Specchi ottici 25.4mm Plano Ispezione a specchio concavo lucidato 1



Specchio concavo dielettrico 1047-1064nm

532nm Specchi ottici 25.4mm Plano Ispezione a specchio concavo lucidato 2
