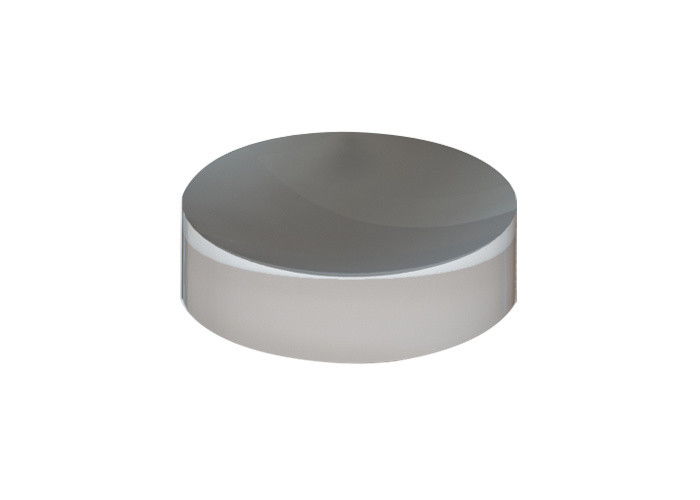

Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al

  • Metal Coating Optical Mirrors Aluminum Al Concave Convex Mirror
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello MIR
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Specchio concavo rivestito in metallo forma Il Plano concavo
Caratteristica Insensibile all'AOI in un'ampia gamma di onde Applicazioni Ideale per mettere a fuoco Ti:Zaffiro e Yb:Impulsi laser drogati
Superficie Rivestimento metallico su una superficie, superficie posteriore rettificata o lucidata a vista Materiale di rivestimento Al, Ag, Au
Evidenziare

Specchi ottici con rivestimento in metallo

,

specchi ottici in alluminio Al

,

specchio convesso concavo in alluminio Al
Lasciate un messaggio
Descrizione di prodotto

Specchio concavo rivestito in metallo, ideale per la messa a fuoco Ti: zaffiro e Yb: impulsi laser drogati

Panoramica:

Gli specchi concavi rivestiti in metallo (specchi di messa a fuoco rivestiti in metallo) sono caratterizzati da una superficie concava con rivestimento metallico ad alta riflessione.Il rivestimento riflettente consente la messa a fuoco di un raggio di luce.I materiali di rivestimento più comuni includono alluminio Al, oro Au o argento Ag.



Un requisito per uno specchio di messa a fuoco è quando non è consentita alcuna aberrazione cromatica in un'ampia gamma spettrale.Ancora un altro caso d'uso comune è l'ottimizzazione della tenuta di un sistema ottico.

Gli specchi concavi possono essere utilizzati in modo simile alle lenti di messa a fuoco.Il tipo di immagine creata da uno specchio focalizzante dipende dal raggio della superficie concava e dalla distanza tra un oggetto e lo specchio.







Specifiche generali dello specchio concavo rivestito in metallo:

Tolleranza dimensionale +0,0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Qualità della superficie 60/40
Apertura chiara >90%
Planarità

<λ/4@632.8nm
Centratura <3 minuti d'arco
Rivestimento

Rivestimento metallico su una superficie, superficie posteriore rettificata o lucidata a vista



  • Alluminio migliorato: Ravg>90%@400-700nm
  • Alluminio protetto: Ravg>87%@400-1200nm
  • Alluminio protetto dai raggi UV: Ravg>80%@250-700nm
  • Argento protetto: Ravg>95%@400-12000nm
  • Argento potenziato: Ravg>98,5%@700-1100nm
  • Oro protetto: Ravg>98%@2000-12000nm
Soglia di danno >1J/cm2, 20ns, 20Hz, @1064nm



Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al 0



Prodotti standard di specchio concavo rivestito in metallo:

Numero parte Materiale Diametro
(mm)		 Tc
(mm)		 Raggio
(mm)		 Focale
(mm)		 Rivestimento
PAL25-CC-R-50 BK7 25.4 2 -50 25 Alluminio protetto
PAL25-CC-R-100 BK7 25.4 2 -100 50 Alluminio protetto
PAL25-CC-R-150 BK7 25.4 2 -150 70 Alluminio protetto
PAL25-CC-R-200 BK7 25.4 2 -200 100 Alluminio protetto
PAL25-CC-R-250 BK7 25.4 2 -250 125 Alluminio protetto
PAL25-CC-R-300 BK7 25.4 2 -300 150 Alluminio protetto
PAL25-CC-R-500 BK7 25.4 2 -500 250 Alluminio protetto
PAL25-CC-R-1000 BK7 25.4 2 -1000 500 Alluminio protetto
EAL50-CC-R-50 BK7 25.4 2 -50 25 Alluminio migliorato
EAL50-CC-R-100 BK7 25.4 2 -100 50 Alluminio migliorato
EAL50-CC-R-150 BK7 25.4 2 -150 70 Alluminio migliorato
EAL50-CC-R-200 BK7 25.4 2 -200 100 Alluminio migliorato
EAL50-CC-R-250 BK7 25.4 2 -250 125 Alluminio migliorato
EAL50-CC-R-300 BK7 25.4 2 -300 150 Alluminio migliorato
EAL50-CC-R-500 BK7 25.4 2 -500 250 Alluminio migliorato
EAL50-CC-R-1000 BK7 25.4 2 -1000 500 Alluminio migliorato
UVPAL25-CC-R-50 BK7 25.4 2 -50 25 Alluminio protetto dai raggi UV
UVPAL25-CC-R-100 BK7 25.4 2 -100 50 Alluminio protetto dai raggi UV
UVPAL25-CC-R-150 BK7 25.4 2 -150 70 Alluminio protetto dai raggi UV
UVPAL25-CC-R-200 BK7 25.4 2 -200 100 Alluminio protetto dai raggi UV
UVPAL25-CC-R-250 BK7 25.4 2 -250 125 Alluminio protetto dai raggi UV
UVPAL25-CC-R-300 BK7 25.4 2 -300 150 Alluminio protetto dai raggi UV
UVPAL25-CC-R-500 BK7 25.4 2 -500 250 Alluminio protetto dai raggi UV
UVPAL25-CC-R-1000 BK7 25.4 2 -1000 500 Alluminio protetto dai raggi UV
PAG25-CC-R-50 BK7 25.4 2 -50 25 Argento protetto
PAG25-CC-R-100 BK7 25.4 2 -100 50 Argento protetto
PAG25-CC-R-150 BK7 25.4 2 -150 70 Argento protetto
PAG-CC-R-200 BK7 25.4 2 -200 100 Argento protetto
PAG25-CC-R-250 BK7 25.4 2 -250 125 Argento protetto
PAG25-CC-R-300 BK7 25.4 2 -300 150 Argento protetto
PAG25-CC-R-500 BK7 25.4 2 -500 250 Argento protetto
PAG25-CC-R-1000 BK7 25.4 2 -1000 500 Argento protetto
EAG25-CC-R-50 BK7 25.4 2 -50 25 Argento potenziato
EAG25-CC-R-100 BK7 25.4 2 -100 50 Argento potenziato
EAG25-CC-R-150 BK7 25.4 2 -150 70 Argento potenziato
EAG-CC-R-200 BK7 25.4 2 -200 100 Argento potenziato
EAG25-CC-R-250 BK7 25.4 2 -250 125 Argento potenziato
EAG25-CC-R-300 BK7 25.4 2 -300 150 Argento potenziato
EAG25-CC-R-500 BK7 25.4 2 -500 250 Argento potenziato
EAG25-CC-R-1000 BK7 25.4 2 -1000 500 Argento potenziato
PAU25-CC-R-50 BK7 25.4 2 -50 25 Oro protetto
PAU25-CC-R-100 BK7 25.4 2 -100 50 Oro protetto
PAU25-CC-R-150 BK7 25.4 2 -150 70 Oro protetto
PAU-CC-R-200 BK7 25.4 2 -200 100 Oro protetto
PAU25-CC-R-250 BK7 25.4 2 -250 125 Oro protetto
PAU25-CC-R-300 BK7 25.4 2 -300 150 Oro protetto
PAU25-CC-R-500 BK7 25.4 2 -500 250 Oro protetto
PAU25-CC-R-1000 BK7 25.4 2 -1000 500 Oro protetto







Grafici di rivestimento dello specchio concavo rivestito in metallo:



Rivestimento in alluminio protetto dai raggi UV

Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al 1

Rmedia>80%@250-700nm



Rivestimento in alluminio migliorato

Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al 2

Rmedia>90%@400-700nm



Rivestimento in alluminio protetto

Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al 3

Rmedia>87%@400-1200nm





Rivestimento in argento protetto

Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al 4

Rmedia>95%@400-12000nm

Rivestimento in argento migliorato

Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al 5

Rmedia>98,5%@700-1100nm



Rivestimento in oro protetto

Specchi ottici con rivestimento in metallo Specchio convesso concavo in alluminio Al 6

Rmedia>98%@2000-12000nm
