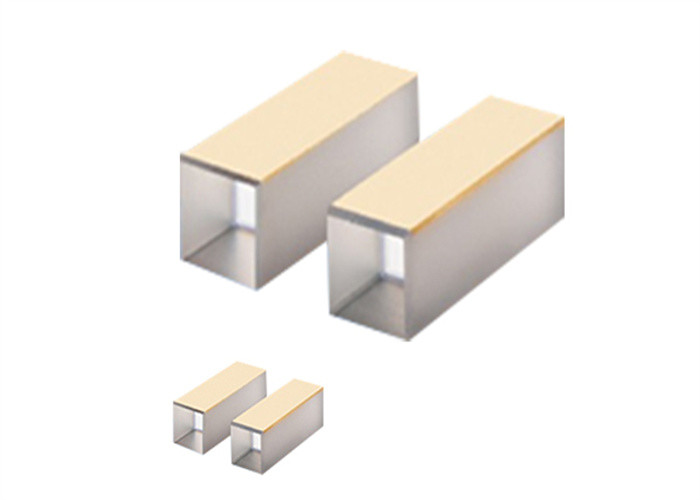

Cristalli laser a basso costo da 5200 nm Struttura cristallina trigonale Cristallo LiNbO3

  • Low Cost 5200nm Laser Crystals Trigonal Crystal Structure LiNbO3 Crystal
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello LNO
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Cristallo birifrangente LiNbO3 Applicazioni dispositivi di comunicazione in fibra
Vantaggio Materiale ideale per isolatori, circolatori, dislocatori di fascio Sistema cristallino Trigonal
Durezza di Mohs 5 Soglia di danno 200 MW/cm2
Evidenziare

Cristalli laser 5200nm

,

cristallo LiNbO3 5200nm

,

cristalli laser Struttura cristallina trigonale
Lasciate un messaggio
Descrizione di prodotto

Cristallo birifrangente LiNbO3

Panoramica:

Niobato di litio (LiNbO3)è ampiamente utilizzato nei dispositivi di comunicazione in fibra come cristallo birifrangente.Ha buone proprietà meccaniche e fisiche ed è ideale per i componenti di polarizzazione ottica grazie alla sua ampia gamma di trasparenza e al basso costo.È un materiale eccellente nelle applicazioni di comunicazione in fibra come isolatori, circolatori, dislocatori di fascio e altre ottiche polarizzanti.







Specifiche generali di LiNbO3:

Dimensione Diametro: 3-4 mm, L: 1-100 mm (sono disponibili altre dimensioni)
Tolleranza dimensionale Asse Z: +/- 0,2 mm, Asse X: +/- 0,1 mm, Asse Y: +/- 0,1 mm
Smussare <0,5×45°
Precisione dell'orientamento Asse Z:<+/-5', asse X e asse Y:<+/-10'
Parallelismo <20 secondi d'arco
Gratta/scava 10/5@MIL-O-13830A
Planarità λ/8@633nm
Distorsione del fronte d'onda λ/4@633nm
Rivestimento AR AR@1064nm R<0,2%







Proprietà fisiche e ottiche di LiNbO3:

Struttura di cristallo Trigonale, gruppo spaziale R3c
Parametri della cella a = 0.515Å, c = 13.863Å, Z = 6Å
Punto di fusione 1255±5oC
Punto Curi 1140±5oC
Durezza di Mohs 5
Densità 4,64 g/cm3
Coefficiente di assorbimento ~ 0,1%/cm@1064nm
Solubilità insolubile in H2O
Costante dielettrica relativa eT11/e0: 85
eT33/e0: 29.5
Coefficienti di dilatazione termica(@25oC) ||a, 2,0 x 10-6/K
||c, 2,2 x 10-6/K
Conduttività termica 38 W/m/K @ 25oC
Gamma di trasparenza 420-5200nm
Omogeneità ottica ~ 5 x 10-5/centimetro
Equazioni di Sellmeier (λ in um) no2(λ) = 4,9048+0,11768/(λ2- 0,04750) - 0,027169 λ2
ne2(λ) = 4,5820+0,099169/(λ2- 0,04443) - 0,021950 λ2
Coefficienti NLO d33= 34:4/V
d31= D15= 17:95/V
d22= 15:07/v
Coefficienti elettro-ottici gT33= 32 pm/V, gS33= 31 pm/v
gT31= 22:00/V, gS31= 20:6/V
gT22= 18:8/V, gS22= 15:4/V
Tensione a semionda, CC Campo elettrico ||z, luce ^ z 3.03KV
Campo elettrico ||x o y, luce ||z 4,02 KV
Efficienza Coefficienti NLO deff=5.7pm/V o~14.6xd36(KDP) per il raddoppio della frequenza 1300nm;
deff=5.3pm/V o~13.6xd36(KDP) per OPO pompato a 1300 nm;
deff=17.6pm/V o~45xd36(KDP) per la struttura quasi abbinata alla fase;
Soglia di danno 200 MW/cm2
