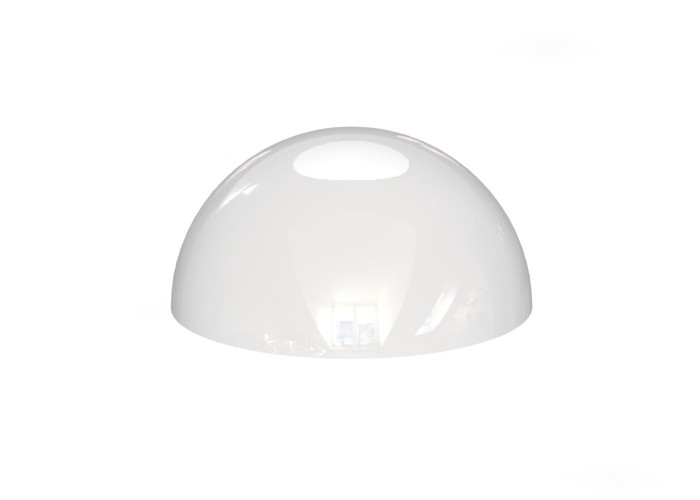

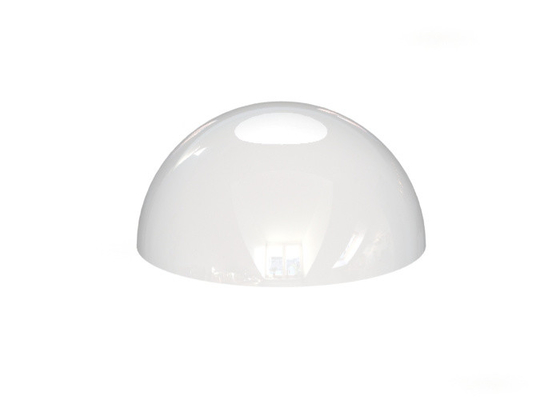

60 Scratch Dig Half Ball Lens Lente ottica biconvessa facilmente posizionabile

Panoramica:

La mezza lente sferica è un'altra variante della lente ottica biconvessa spessa, che si ottiene semplicemente tagliando a metà le lenti sferiche.Anche le lenti a mezza sfera sono comuni e possono essere sostituite con lenti a sfera intera se i vincoli fisici di un'applicazione richiedono un design più compatto.

Come le lenti a sfera, le lenti a mezza sfera possono mettere a fuoco o collimare la luce, a seconda della geometria della sorgente di ingresso.Sono ottimi componenti ottici per migliorare l'accoppiamento del segnale tra fibre, emettitori e rilevatori.Sono anche utilizzati in endoscopia, scansione di codici a barre, preforme a sfera per lenti asferiche e applicazioni di sensori.

Star Optic fornisce lenti a mezza sfera con diametri compresi tra 0,3 mm e 100 mm, con tolleranza del diametro (sfericità) <0,3 µm e rugosità superficiale (Ra) <0,007 µm.Supportiamo anche obiettivi a sfera e semisfera personalizzati.I materiali richiesti più frequentemente includono silice fusa UV, BK7, rubino, zaffiro e altri vetri ad alto indice e germanio, ZnSe, ZnS.Su richiesta è disponibile anche il rivestimento AR.



Specifiche generali dell'obiettivo a mezza sfera BK7:

Materiale	N-BK7
Tolleranza sul diametro	+0/-0,005 mm
Qualità della superficie	60/40 graffio-Dig
Sfericità	<0,003 mm
Apertura chiara	>90%
Rivestimento	Nessuno disponibile




Prodotti standard di BK7 HalfLente a sfera:
