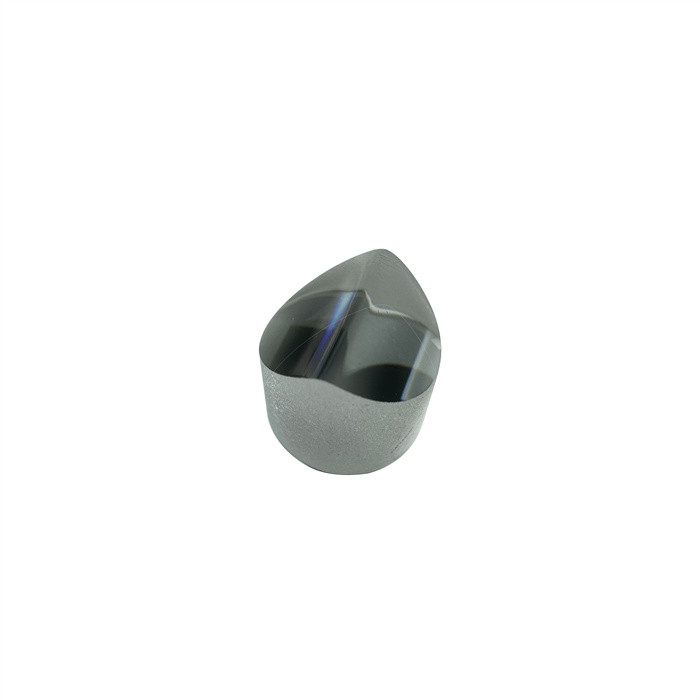

Le lenti Powell generano linee laser con profili quasi piatti
| Luogo di origine | Wuhan |
|---|---|
| Marca | Star Optic |
| Certificazione | RoHS, ISO9001 |
| Quantità di ordine minimo | Negoziabile |
| Prezzo | negotiable |
| Imballaggi particolari | Imballaggio sicuro e privo di polvere |
| Tempi di consegna | Negoziabile |
| Termini di pagamento | T/T, Western Union, Paypal |
| Capacità di alimentazione | Negoziabile |
Contattami per campioni e coupon gratuiti.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Angolo del ventilatore | 30°, 45°, 60°, 75° | Qualità di superficie | 60/40 |
|---|---|---|---|
| 1/e2 DIAMETRO del fascio di ingresso | Ø0,8 mm | Uniformità delle linee | < 30% VARIATIVO SUL CENTRALE 80% DELLA LINE @ 633 nm |
| DIRETTEZZA della linea | < 0,1% sopra il centro 80% della linea @ 633 nm | Potenza contenuta | 80% ± 5% sopra il centro 80% della linea @ 633 nm |
| Rivestimento | MgF2 8. , Ravg: < 2% da 400-700 nm | ||
| Evidenziare | Linee laser Lente Powell,Lenti Powell |
||
Descrizione di prodotto
Descrizione del prodotto:
Le lenti Powell sono un tipo di lente cilindrica progettata per produrre una linea di luce molto uniforme.che li ha sviluppati nel 19 ° secolo.
Lo scopo principale di una lente Powell è di trasformare un raggio laser collimato in una linea retta di luce.Le lenti Powell hanno un profilo di superficie specifico che consente loro di produrre una linea uniforme di luce con una larghezza che rimane costante su una certa distanzaCiò si ottiene combinando la lente cilindrica con un elemento ottico diffrattivo.
Il design unico delle lenti Powell aiuta a mitigare gli effetti della divergenza del raggio, che è un problema comune con le lenti cilindriche.Il risultato è una linea di luce precisa e uniforme che può essere facilmente proiettata su una superficie bersaglio.
Le lenti Powell sono disponibili in varie dimensioni e lunghezze focali per soddisfare diverse applicazioni.a seconda dei requisiti specifici della domanda.
Nel complesso, le lenti Powell sono preziosi componenti ottici che svolgono un ruolo cruciale in molte applicazioni che richiedono la generazione di linee di luce uniformi.La loro capacità di trasformare i raggi laser collimati in linee rette li rende utili in settori come l'automazione industrialeL'obiettivo principale di una lente Powell è quello di trasformare un raggio laser collimato in una linea retta di luce.Le lenti Powell hanno un profilo di superficie specifico che consente loro di produrre una linea uniforme di luce con una larghezza che rimane costante su una certa distanzaCiò si ottiene combinando la lente cilindrica con un elemento ottico diffrattivo.
Il design unico delle lenti Powell aiuta a mitigare gli effetti della divergenza del raggio, che è un problema comune con le lenti cilindriche.Il risultato è una linea di luce precisa e uniforme che può essere facilmente proiettata su una superficie bersaglio.
Caratteristiche chiave:
- Generare linee laser con profili quasi piatti
- 30°, 45°, 60° o 75° Angolo del ventilatore a 633 nm
- Progettato per Ø0,8 mm (1/e)2) Fasci di ingresso
Parametri tecnici:
|
Dimensione |
Ø6,3 mm +0/-0,05 mm |
| Angolo del ventilatore | 30°, 45°, 60°, 75° +/- 0,5° |
| 1/e2 diametro del fascio di ingresso | Ø0,8 mm |
|
Uniformità delle linee |
< 30% VARIATIVO SUL CENTRALE 80% DELLA LINE @ 633 nm |
|
Dirittura della linea |
< 0,1% sopra il centro 80% della linea @ 633 nm |
|
Potenza contenuta |
80% ± 5% sopra il centro 80% della linea @ 633 nm |
| Qualità della superficie | 60/40 |
| Rivestimento | MgF2. , Ravg: < 2% da 400-700 nm |
Applicazioni:
Le lenti Powell sono preziosi componenti ottici che svolgono un ruolo cruciale in molte applicazioni che richiedono la generazione di linee di luce uniformi.Le lenti Powell sono comunemente utilizzate in una varietà di applicazioni in cui è necessaria una linea sottile e uniforme di luce, come moduli a diodo laser, scanner di codice a barre e sistemi di visione artificiale.La loro capacità di trasformare i raggi laser collimati in linee rette li rende utili in settori come l'automazione industrialeLe lenti Powell si trovano anche nei sistemi ottici utilizzati per proiezioni, allineamenti e misure.Prodotti raccomandati
-
