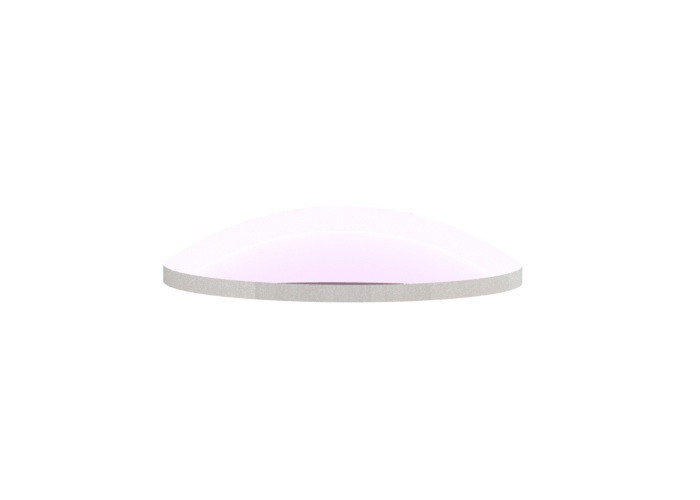

Lente sferica convessa N-BK7

  • N-BK7 Convex Spherical Lens
  • N-BK7 Convex Spherical Lens
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello PCX
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Lente sferica N-BK7 Plano Convex (PCX). Materiale N-BK7
Applicazioni emettitori, rilevatori, laser e fibre ottiche. Dimensione 12,7 mm, 25,4 mm, 50,8 mm
Caratteristica Piano Convesso Sferico Qualità della superficie 60/40 graffi e scavi
Evidenziare

Lente sferica convessa N-BK7

,

luce di messa a fuoco con lente sferica convessa

,

lente sferica in vetro N-BK7
Lasciate un messaggio
Descrizione di prodotto

Lente sferica Plano Convex (PCX), N-BK7, luce di messa a fuoco

Panoramica:

Le lenti piano-convesse (PCX) hanno una lunghezza focale positiva, possono mettere a fuoco un raggio collimato o collimare la luce da una sorgente puntiforme, il che le rende ideali per raccogliere e focalizzare la luce nelle applicazioni di imaging.Star Optic fornisce lenti piano-convesse realizzate in N-BK7 conforme a RoHS, silice fusa UV, N-SF11, CaF2, Si, Ge, ZnSe e zaffiro.Le nostre lenti piano-convesse sono utilizzate anche in applicazioni che coinvolgono emettitori, rilevatori, laser e fibre ottiche.



Lente sferica convessa N-BK7 0







Specifiche generali della lente sferica N-BK7 Plano Convex (PCX):

Materiale N-BK7 Lente sferica convessa N-BK7 1
Lunghezza d'onda di progettazione 546,1 nm
Planarità della superficie N<3(0,5)@632,8nm
Qualità della superficie 60/40 graffio-Dig
Tolleranza sul diametro +0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Centratura <3 minuti d'arco
Tolleranza della lunghezza focale ±2%
Apertura chiara >90%
Smussare Protettivo <0,5 mm x 45°







Prodotti standard della lente sferica N-BK7 Plano Convex (PCX):

Parte n. Materiale D
(mm)		 f
(mm)		 R1
(mm)		 Tc
(mm)		 Te
(mm)
PCXD12F25 N-BK7 12.7 25.4 13.18 3.6 2
PCXD12F30 N-BK7 12.7 30 15.56 3.4 2
PCXD12F40 N-BK7 12.7 40 20.75 3 2
PCXD12F50 N-BK7 12.7 50 25.94 2.8 2
PCXD12F75 N-BK7 12.7 75 38.9 2.5 2
PCXD12F100 N-BK7 12.7 100 51,87 2.4 2
PCXD12F150 N-BK7 12.7 150 77.81 2.3 2
PCXD12F200 N-BK7 12.7 200 103,74 2.2 2
PCXD12F250 N-BK7 12.7 250 129,68 2.2 2
PCXD12F300 N-BK7 12.7 300 155,62 2.1 2
PCXD12F500 N-BK7 12.7 500 259,36 2.1 2
PCXD12F1000 N-BK7 12.7 1000 518,72 2.1 2
PCXD12F2000 N-BK7 12.7 2000 1037.44 2.1 2
PCXD25F25 N-BK7 25.4 25.4 13.18 11.7 2
PCXD25F30 N-BK7 25.4 30 15.56 8.6 2
PCXD25F40 N-BK7 25.4 40 20.75 6.3 2
PCXD25F50 N-BK7 25.4 50 25.94 5.3 2
PCXD25F75 N-BK7 25.4 75 38.9 4.1 2
PCXD25F100 N-BK7 25.4 100 51,87 3.6 2
PCXD25F150 N-BK7 25.4 150 77.81 3 2
PCXD25F200 N-BK7 25.4 200 103,74 2.8 2
PCXD25F250 N-BK7 25.4 250 129,68 2.6 2
PCXD25F300 N-BK7 25.4 300 155,62 2.5 2
PCXD25F500 N-BK7 25.4 500 259,36 2.3 2
PCXD25F1000 N-BK7 25.4 1000 518,72 2.2 2
PCXD25F2000 N-BK7 25.4 2000 1037.44 2.1 2
PCXD38F50 N-BK7 38.1 50 25.94 11.3 3
PCXD38F75 N-BK7 38.1 75 38.9 7 3
PCXD38F100 N-BK7 38.1 100 51,87 6.6 3
PCXD38F150 N-BK7 38.1 150 77.81 5.4 3
PCXD38F200 N-BK7 38.1 200 103,74 4.8 3
PCXD38F250 N-BK7 38.1 250 129,68 4.4 3
PCXD38F300 N-BK7 38.1 300 155,62 4.2 3
PCXD38F500 N-BK7 38.1 500 259,36 3.7 3
PCXD38F1000 N-BK7 38.1 1000 518,72 3.4 3
PCXD38F2000 N-BK7 38.1 2000 1037.44 3.2 3
PCXD50F100 N-BK7 50.8 100 51,87 9.6 3
PCXD50F150 N-BK7 50.8 150 77.81 7.3 3
PCXD50F200 N-BK7 50.8 200 103,74 6.2 3
PCXD50F250 N-BK7 50.8 250 129,68 5.5 3
PCXD50F300 N-BK7 50.8 300 155,62 5.1 3
PCXD50F500 N-BK7 50.8 500 259,36 4.2 3
PCXD50F1000 N-BK7 50.8 1000 518,72 3.6 3
PCXD50F2000 N-BK7 50.8 2000 1037.44 3.3 3







Opzioni di rivestimento della lente sferica N-BK7 Plano Convex (PCX):

Le lenti convesse plano standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.



Rivestimento monostrato MgF2 Rivestimento antiriflesso multistrato
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband Rivestimento antiriflesso



Rivestimento antiriflesso a doppia lunghezza d'onda
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Opzioni di montaggio per lente sferica Plano Convex (PCX):

Le lenti convesse plano standard di Star Optic non sono montate.Tuttavia, possiamo fornire montature fisse e montature regolabili per i nostri obiettivi.



Attacco obiettivo fisso



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Attacco obiettivo regolabile



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Progettazione SolidWorks

Positive Meniscus Lenses 11



Design del rivestimento a film sottile

Positive Meniscus Lenses 12
