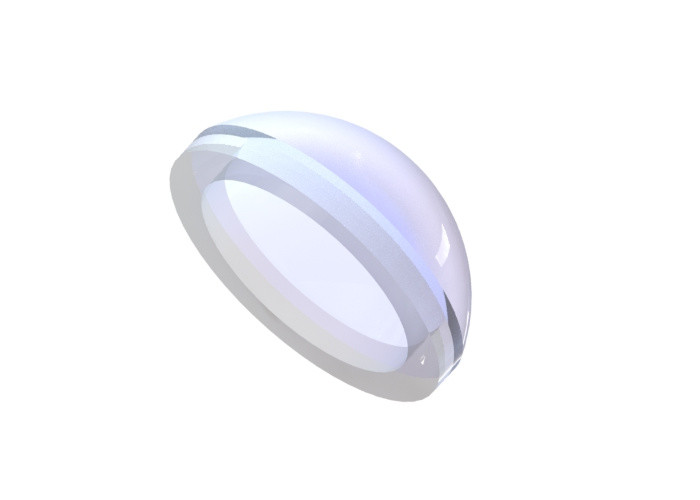

Lente sferica in vetro zaffiro 25,4 mm

Panoramica:

Lenti meniscali positive (convesse-concave).sono progettati per ridurre al minimo l'aberrazione sferica.Se utilizzata in combinazione con un'altra lente, una lente a menisco positivo ridurrà la lunghezza focale e aumenterà l'apertura numerica (NA) del sistema senza introdurre una significativa aberrazione sferica.Quando viene utilizzato per mettere a fuoco un raggio collimato, il lato convesso della lente deve essere rivolto verso la sorgente per ridurre al minimo l'aberrazione sferica.Star Optic fornisce lenti a menisco positivo in una varietà di substrati e opzioni di rivestimento antiriflesso.

Specifiche generali della lente del menisco positivo N-BK7:

Materiale	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro
Lunghezza d'onda di progettazione	546,1 nm
Planarità della superficie	N<3(0,5)@632,8nm
Qualità della superficie	60/40 graffio-Dig
Tolleranza sul diametro	+0/-0,2 mm
Tolleranza sullo spessore	±0,2 mm
Centratura	<3 minuti d'arco
Tolleranza della lunghezza focale	±2%
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm x 45°

Prodotti standard diN-BK7Lente menisco positiva:

Opzioni di rivestimento OfN-BK7Lente menisco positiva:

Le lenti a menisco positivo sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.

Rivestimento monostrato MgF2	Rivestimento antiriflesso multistrato
Boradband Rivestimento antiriflesso	Rivestimento antiriflesso a doppia lunghezza d'onda

Opzioni di montaggio per lente a menisco positivo:

Le lenti a menisco positivo sopra lo standard di Star Optic non sono montate.Tuttavia, possiamo fornire montature fisse e montature regolabili per i nostri obiettivi.

Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.
