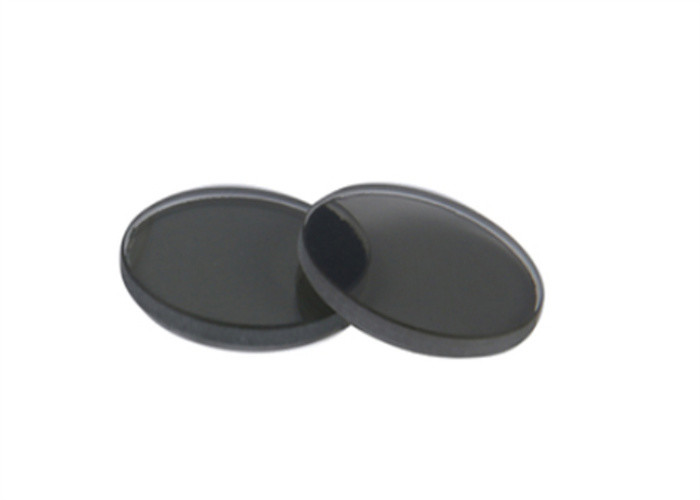

Polarizzatore ottico B270 Polarizzatore a fogli dicroici da 700 nm Fascio polarizzato linearmente

Panoramica:

Il polarizzatore a pellicola dicroica con un foglio di pellicola dicroica è epossidico tra due lastre di vetro protettive.Quando un raggio naturale attraversa il foglio di pellicola dicroica, la polarizzazione respinta viene fortemente assorbita mentre la polarizzazione trasmessa trasmette con un debole assorbimento, rendendoli utilizzabili convertendo un raggio polarizzato casualmente in un raggio polarizzato linearmente.

Rispetto ai prismi polarizzanti, questi polarizzatori a foglio di pellicola dicroica offrono dimensioni molto maggiori e un angolo accettabile> 20 gradi.

Questi polarizzatori a foglio di pellicola dicroica da 400-700 nm forniscono un rapporto di estinzione molto più elevato di 1000:1 e un angolo accettabile> 20 gradi rispetto ai divisori di fascio a piastra polarizzante alla stessa gamma di lunghezze d'onda, tranne per il fatto che sono limitati per l'uso in applicazioni a bassa potenza.

Specifiche generali del polarizzatore a foglio di film dicroico:

Materiale del substrato	BK7 o B270
Tolleranza dimensionale	+0/-0,2 mm
Spessore	circa 2,5 mm
Qualità della superficie	60/40 graffi e scavi
Apertura chiara	>90%
Angolo accettabile	>20 gradi
Lunghezza d'onda di lavoro	400-700 nm
Rapporto di estinzione	>1000:1
Singola trasmissione per raggio polarizzato parallelo	>70%@632.8nm
Rivestimento	No
Soglia di danno	>10W/cm2 Passaggio Continuo Blocco continuo >1W/cm2

Prodotti standard del polarizzatore a fogli di pellicola dicroica:

Grafici di rivestimento del polarizzatore a foglio di film dicroico:
