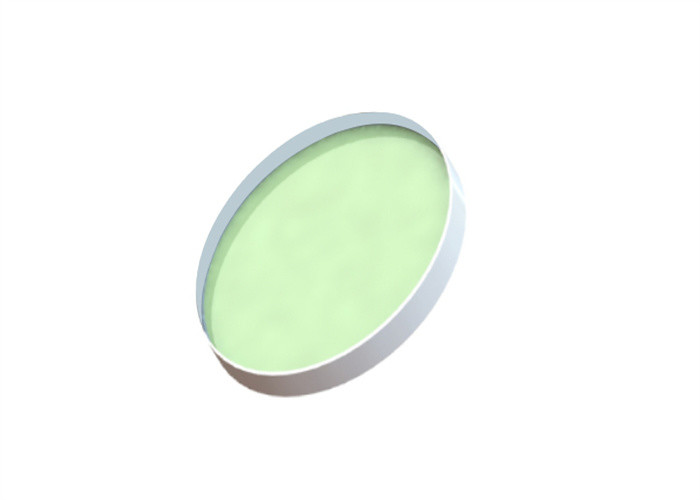

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz

  • Wide Angle Broadband Dielectric Mirror Broad Spectrum Laser Reflector 20Hz
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello BDM
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Specchio dielettrico a banda larga Materiale N-BK7 o UVFS
Gamma di lunghezze d'onda UV, VIS e IR Diametro 12,7 mm, 25,4 mm
Planarità di superficie <λ/10@633nm Riflessione Ravg>99,5%
Evidenziare

Specchio dielettrico a banda larga grandangolare

,

specchio dielettrico a banda larga 20Hz

,

riflettore laser 20Hz
Lasciate un messaggio
Descrizione di prodotto



Panoramica:
DielettricoBanda largaSpecchifornire prestazioni ottimizzate con un'ampia gamma di lunghezze d'onda e un ampio angolo di incidenza (AOI).Queste pile di rivestimento multistrato aiutano a raggiungere la massima riflettività possibile nella regione ad ampio spettro con un'incidenza da normale a 45 gradi.Pertanto, sono ideali per applicazioni di orientamento del raggio o di riflessione che utilizzano più sorgenti laser.

I rivestimenti sono forniti mediante Ion Beam Sputtering (IBS) o Electron Beam Evaporation con/senza tecniche di rivestimento con assistenza ionica.Sono disponibili rivestimenti dielettrici ad alta riflettività superiore al 99% nell'intervallo 0,19 - 20 µm.Sono significativamente migliori di quelli degli specchi rivestiti in metallo e aumentano le prestazioni del sistema riducendo al minimo la perdita di energia.



Specifiche generali diDielettricoBanda largaSpecchio:

Materiale BK7 Vetro ottico di grado A, silice fusa di grado UV
Tolleranza dimensionale +0,0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Apertura chiara >90%
Qualità della superficie 60/40 graffiare e scavare
Planarità <λ/10@633nm per 25mm
Smussare Protetto <0.5mmx45deg
Rivestimento

Rivestimento dielettrico HR su una superficie, Ravg>99,5% per polarizzazione casuale, superficie posteriore rettificata o lucidata per ispezione
Soglia di danno >5J/cm2, 20ns, 20Hz, @1064nm




Prodotti standard dello specchio dielettrico a banda larga:

Numero parte Materiale Diametro
(mm)		 Spessore
(mm)		 Lunghezza d'onda
(nm)		 AOI
(°)
BDM1203-350-400 BK7 12.7 3.0 350-400 0-45
BDM2506-350-400 BK7 25.4 6.4 350-400 0-45
BDM5006-350-400 BK7 50.8 6.4 350-400 0-45
BDM1203-400-750 BK7 12.7 3.0 400-750 0-45
BDM2506-400-750 BK7 25.4 6.4 400-750 0-45
BDM5006-400-750 BK7 50.8 6.4 400-750 0-45
BDM1203-750-1100 BK7 12.7 3.0 750-1100 0-45
BDM2506-750-1100 BK7 25.4 6.4 750-1100 0-45
BDM5006-750-1100 BK7 50.8 6.4 750-1100 0-45
BDM1203-1280-1600 BK7 12.7 3.0 1280-1600 0-45
BDM2506-1280-1600 BK7 25.4 6.4 1280-1600 0-45
BDM5006-1280-1600 BK7 50.8 6.4 1280-1600 0-45




Grafici di rivestimento diDielettricoBanda largaSpecchio:



350-400 nmDielettricoBanda largaSpecchio AOI0°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 0



350-400 nmDielettricoBanda largaSpecchio AOI45°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 1



400-750 nmDielettrico a banda largaSpecchio AOI0°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 2



400-750 nmDielettricoSpecchio a banda larga AOI45°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 3



750-1100 nmDielettrico a banda largaSpecchio AOI0°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 4



750-1100 nmDielettrico a banda largaSpecchio AOI45°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 5



1280-1600 nmDielettrico a banda largaSpecchio AOI0°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 6



1280-1600 nmDielettrico a banda largaSpecchio AOI45°

Specchio dielettrico a banda larga grandangolare Riflettore laser ad ampio spettro 20Hz 7
