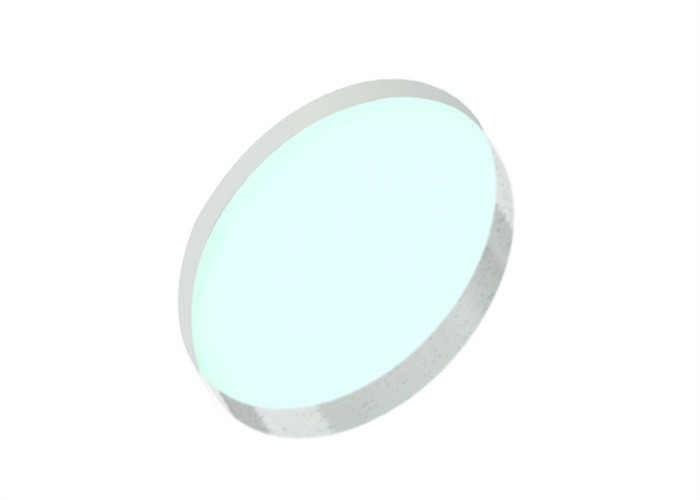

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello Tenue
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Specchio/filtro/ripartitore dicroico Caratteristica Separazione o combinazione di lunghezze d'onda
Applicazioni filtraggio di componenti spettrali e in microscopia a fluorescenza Riflettanza >99,5
break >95% AOI 0 gradi e 45 gradi
Evidenziare

Specchi ottici dicroici

,

substrato di silice fusa Dicroico

,

combinazione di lunghezze d'onda substrato di silice fusa
Lasciate un messaggio
Descrizione di prodotto

Specchio/filtro/divisore di fascio dicroico, che separa o combina le lunghezze d'onda

Panoramica:

Uno specchio/filtro/divisore di fascio dicroico, detto anche specchio a doppia banda, specchio a doppia lunghezza d'onda o riflettore dicroico, è uno specchio specializzato che ha diverse proprietà ottiche a due diverse lunghezze d'onda.Ad esempio, uno specchio dicroico potrebbe essere riflettente al di sotto di una lunghezza d'onda tagliata, quindi trasmissivo a lunghezze d'onda maggiori.



Gli specchi dicroici sono prodotti mediante deposizione di fasci di elettroni, sputtering di fasci di ioni (IBS) e deposizione assistita da ioni (IAD).Tecniche di deposizione di film sottili all'avanguardia ci consentono di garantire che ogni specchio dicroico prodotto nella nostra fabbrica soddisfi le specifiche esatte necessarie all'applicazione per la quale viene prodotto.



I rivestimenti dielettrici duri utilizzati nei nostri specchi dicroici li rendono straordinariamente durevoli, sono costruiti per resistere anche a laser ad alta potenza e sono termicamente stabili in condizioni normali.



Questi specchi dicroici possono essere utilizzati per dividere o combinare due fasci di diverse lunghezze d'onda e hanno importanti applicazioni nel filtraggio di componenti spettrali e nella microscopia a fluorescenza.





Specifiche generali dello specchio/filtro/ripartitore dicroico:

Materiale BK7 Vetro ottico di grado A, silice fusa di grado UV
Tolleranza dimensionale +0,0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Apertura chiara >90%
Qualità della superficie 60/40 graffiare e scavare
Planarità <λ/8@632.8nm
Parallelismo <1 minuto d'arco
Smussare Protetto <0.5mmx45deg
Rivestimento

Rivestimento dielettrico dicroico sulla superficie frontale

Rivestimento AR sulla superficie posteriore
Soglia di danno >5J/cm2, 20ns, 20Hz, @1064nm

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa 0





Prodotti standard diSpecchio/filtro/ripartitore dicroico:

Numero parte Materiale Diametro
(mm)		 Spessore
(mm)		 Riflettanza
(%)		 Trasmissione
(%)		 AOI
(°)
DIM1203-R400-T800-0 BK7 12.7 3 R>99,5%@400nm T>95%@800nm 0
DIM2005-R400-T800-0 BK7 20.0 5 R>99,5%@400nm T>95%@800nm 0
DIM2506-R400-T800-0 BK7 25.4 6.35 R>99,5%@400nm T>95%@800nm 0
DIM1203-R400-T800-45 BK7 12.7 3 R>99,5%@400nm T>95%@800nm 45
DIM2005-R400-T800-45 BK7 20.0 5 R>99,5%@400nm T>95%@800nm 45
DIM2506-R400-T800-45 BK7 25.4 6.35 R>99,5%@400nm T>95%@800nm 45
DIM1203-R532-T1064-0 BK7 12.7 3 R>99,5%@532nm T>95%@1064nm 0
DIM2005-R532-T1064-0 BK7 20.0 5 R>99,5%@532nm T>95%@1064nm 0
DIM2506-R532-T1064-0 BK7 25.4 6.35 R>99,5%@532nm T>95%@1064nm 0
DIM1203-R532-T1064-45 BK7 12.7 3 R>99,5%@532nm T>95%@1064nm 45
DIM2005-R532-T1064-45 BK7 20.0 5 R>99,5%@532nm T>95%@1064nm 45
DIM2506-R532-T1064-45 BK7 25.4 6.35 R>99,5%@532nm T>95%@1064nm 45
DIM1203-R1064-T532-0 BK7 12.7 3 R>99,5%@1064nm T>95%@532nm 0
DIM2005-R1064-T532-0 BK7 20.0 5 R>99,5%@1064nm T>95%@532nm 0
DIM2506-R1064-T532-0 BK7 25.4 6.35 R>99,5%@1064nm T>95%@532nm 0
DIM1203-R1064-T532-45 BK7 12.7 3 R>99,5%@1064nm T>95%@532nm 45
DIM2005-R1064-T532-45 BK7 20.0 5 R>99,5%@1064nm T>95%@532nm 45
DIM2506-R1064-T532-45 BK7 25.4 6.35 R>99,5%@1064nm T>95%@532nm 45







Grafici di rivestimento diSpecchio/filtro/ripartitore dicroico:



HR400nm HT800nm ​​Specchio dicroico 0°

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa 1



HR400nm HT800nm ​​Specchio dicroico 45°

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa 2



HR532nm HT1064nm Specchio dicroico 0°

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa 3



HR532nm HT1064nm Specchio dicroico 45°

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa 4



HR1064nm HT532nm Specchio dicroico 0°

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa 5



HR1064nm HT532nm Specchio dicroico 45°

Specchi ottici dicroici che combinano lunghezze d'onda substrato di silice fusa 6
