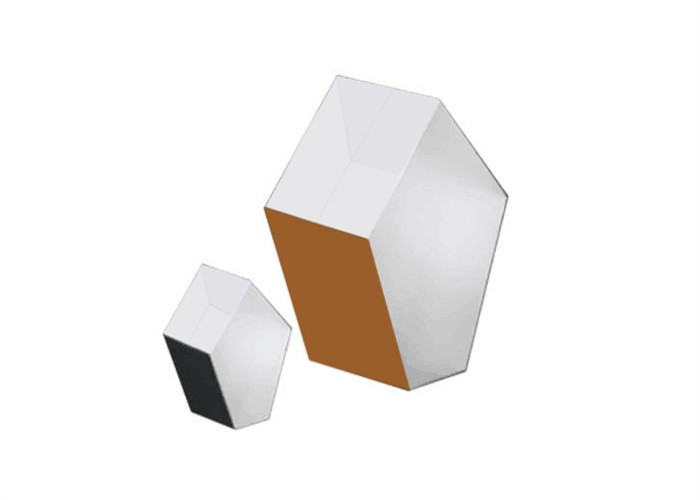

Prisma Penta con deviazione di 90 gradi

Prisma penta, prisma di deviazione di 90 gradi, prisma immagine destrorsa

Panoramica:

UNPenta Prismaè un prisma riflettente a cinque lati utilizzato per deviare un raggio di luce di 90° costanti, anche se il raggio di ingresso non è a 90° rispetto al prisma.Il raggio si riflette all'interno del prisma due volte, consentendo la trasmissione di un'immagine ad angolo retto senza invertirla (cioè senza modificare la manualità dell'immagine) come farebbe un normale prisma o specchio ad angolo retto.

Le riflessioni all'interno del prisma non sono causate dalla riflessione interna totale, poiché i fasci sono incidenti con un angolo inferiore all'angolo critico (l'angolo minimo per la riflessione interna totale).Invece, le due facce sono rivestite per fornire superfici a specchio.Le due facce trasmittenti opposte sono spesso rivestite con un rivestimento antiriflesso per ridurre i riflessi spuri.La quinta faccia del prisma non viene utilizzata otticamente ma tronca quello che altrimenti sarebbe un angolo scomodo che unisce le due facce specchiate.

Il pentaprisma è lo strumento ottico ideale per definire un angolo retto in un sistema ottico, livello laser e allineamento.

Specifiche generali del penta prisma:

Materiale	BK7, silice fusa di grado UV
Tolleranza dimensionale	±0,2 mm
Tolleranza di deviazione di 90°	30 secondi d'arco
Planarità	λ/4@632,8nm
Qualità della superficie	60/40 graffi e scavi
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm a 45°
Rivestimento	Rivestimento riflettente in alluminio protetto Rivestimento monostrato MgF2 AR al VIS
