Immagine rotante Prismi ottici Thorlabs Dove Prism Retroreflect

Panoramica:

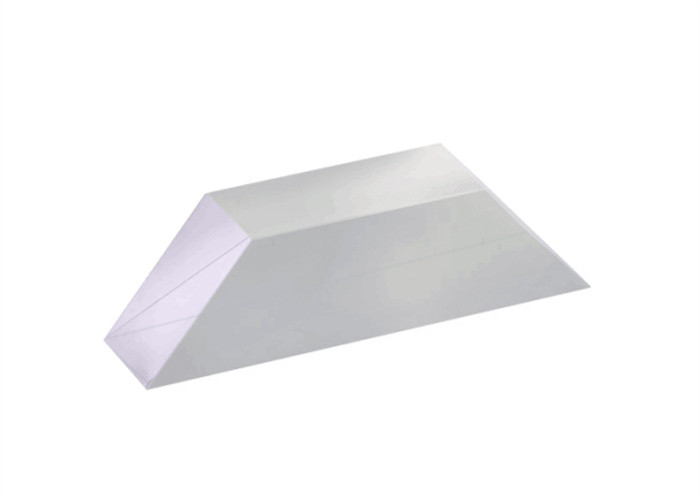

UNPrisma di colombaviene utilizzato per ruotare, invertire o riflettere un'immagine, a seconda dell'angolo di rotazione del prisma e della superficie attraverso la quale la luce entra nel prisma.

Rotazione dell'immagine

Un raggio di luce che viaggia parallelamente all'asse longitudinale, entrando in una delle facce inclinate del prisma subisce una riflessione interna totale dall'interno della faccia più lunga (inferiore) ed emerge dalla faccia inclinata opposta.Le immagini che passano attraverso il prisma vengono capovolte (rispecchiate) e poiché si verifica solo un riflesso, anche l'immagine viene invertita ma non trasposta lateralmente.

Retroriflessione

Quando la luce incide sulla faccia più lunga, il prisma Dove funge da catadiottro o da prisma ad angolo retto.La luce esce parallela alla luce in ingresso (indipendentemente dall'angolo di incidenza) ed è invertita di 180°

Specifiche generali del prisma della colomba:

Materiale	BK7
Tolleranza dimensionale	±0,2 mm
Planarità	λ/4@632,8nm
Tolleranza angolare	<3 minuti d'arco
Qualità della superficie	60/40 graffi e scavi
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm a 45°
Rivestimento	Nessun rivestimento, disponibile

Prodotti standard di Dove Prism:
