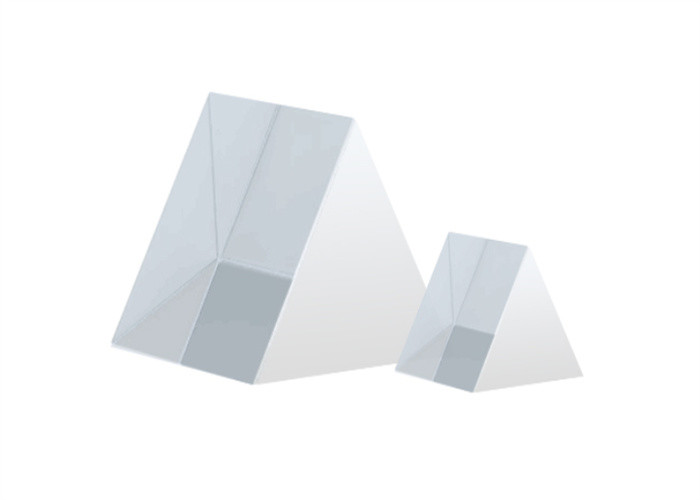

Dispersione equilatera dei prismi ottici SF11 per la separazione di lunghezza d'onda

Panoramica:

Prismi disperdenti equilateriavere tre lati di uguale lunghezza.Sono utilizzati per applicazioni di separazione della lunghezza d'onda come la rifrazione della luce bianca in un effetto di motivo arcobaleno.

A seconda del materiale utilizzato, i prismi di dispersione equilateri possono essere utilizzati su un'ampia gamma di lunghezze d'onda.Offriamo prismi di silice fusa UV per l'uso nella lunghezza d'onda ultravioletta, N-BK7 e altri materiali ad alto indice come SF11 sono utilizzati per applicazioni visibili.Star Optic offre prim disperdenti equilateri non rivestiti e con rivestimento AR.I rivestimenti antiriflesso aiutano a migliorare l'emissione della luce in quanto prevengono la perdita di luce dovuta al riflesso della superficie.

Il raggio di uscita è generalmente inclinato rispetto al raggio di ingresso, questo angolo dipende dal materiale del prisma, dalla lunghezza d'onda e dall'angolo di incidenza.

Specifiche generali del prisma equilatero:

Materiale	BK7, silice fusa grado UV, SF11
Tolleranza dimensionale	+0/-0,2 mm
Planarità	λ/4@632,8nm
Tolleranza angolo 60°	<3 minuti d'arco
Superficie lucida	Tre superfici laterali lucidate
Qualità della superficie	60/40 graffi e scavi
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm a 45°
Rivestimento	Nessun rivestimento, disponibile

Prodotti standard del prisma equilatero:
