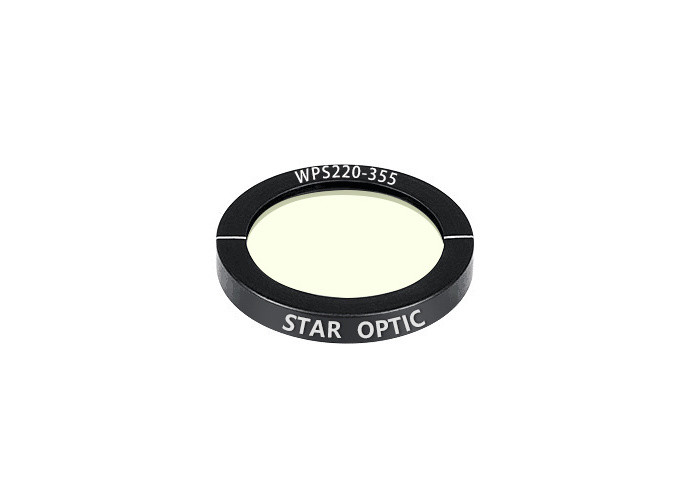

Piatto d'onda ottico a piastra singola Piastra a quarto d'onda da 1030 mm

  • Single Plate Optical Waveplate 1030mm Quarter Wave Plate
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello WPD
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Waveplate al quarzo ad alta potenza a piastra singola Caratteristica principale Spessore estremamente sottile
Substrato Crystal Quartz Dimensione 20 mm
Ca 18 mm Montare φ25,4x6 mm
Evidenziare

Piatto d'onda ottico 1030mm

,

piatto d'onda di un quarto di 1030mm

,

piatto d'onda ottico a piastra singola
Lasciate un messaggio
Descrizione di prodotto

Piastra d'onda al quarzo ad alta potenza a piastra singola, alta energia, ampio angolo di accettazione

Panoramica:
Le lastre Single Plate High Power Quartz Wavep lates sono disponibili sia con ritardo λ/4 che λ/2 per lunghezze d'onda laser discrete da UV a NIR e possono sopportare densità di energia fino a >10 J/cm2 a 1064 nm.Un ampio angolo di accettazione e un ampio intervallo di temperature di esercizio consentono a queste piastre d'onda di essere integrate in applicazioni in ambienti difficili.Lo spessore estremamente sottile che può essere ridotto a 20 micron richiede che le piastre Waveplate ad alta potenza a piastra singola siano montate in un alloggiamento in alluminio anodizzato nero per una facile identificazione e integrazione del sistema.



Caratteristiche principali della piastra Wave ad alta potenza a piastra singola:

  • Alta soglia di danno
  • Ampio angolo di accettazione
  • Ampia larghezza di banda della lunghezza d'onda e migliore stabilità della temperatura
  • Spessore estremamente sottile

  • Supporto in alluminio anodizzato nero




Specifiche generaliDiPiastra singola ad alta potenzaPiastra d'onda:

Materiale Quarzo di cristallo
Tolleranza dimensionale +0,0/-0,2 mm
Qualità della superficie 20/10 gratta e scava
Apertura chiara >90% zona centrale
Distorsione del fronte d'onda <λ/8@632.8nm
Parallelismo <1 secondo d'arco
Tolleranza al ritardo <λ/300
Angolo di accettazione 10 gradi
Lunghezza d'onda standard

quarto d'onda(λ/4)

semionda(λ/2)
Rivestimento Rivestimento AR su entrambi i lati, R<0,25% per faccia alla lunghezza d'onda centrale
Soglia di danno >10J/cm2, 20ns, 20Hz @1064nm




Prodotti standard diPiastra singola ad alta potenzaPiatto a mezza onda:

Numero parte

Diametro
(mm)

Ritardo
(λ)

Lunghezza d'onda
(nm)

 Ordine

Spessore
(mm)

Montare
(mm)

Apertura chiara
(mm)
WPS220-355 20 λ/2 355 1 0,054 φ25.4x6 18
WPS220-532 20 λ/2 532 0 0,029 φ25.4x6 18
WPS220-1030 20 λ/2 1030 0 0,059 φ25.4x6 18
WPS225-1064 20 λ/2 1064 0 0,061 φ25.4x6 18




Prodotti standard diPiastra singola ad alta potenzaPiastra a un quarto d'onda:

Numero parte

Diametro
(mm)

Ritardo
(λ)

Lunghezza d'onda
(nm)

 Ordine

Spessore
(mm)

Montare
(mm)

Apertura chiara
(mm)
WPS420-355 20 λ/4 355 1 0,027 φ25.4x6 18
WPS420-532 20 λ/4 532 1 0,043 φ25.4x6 18
WPS420-1030 20 λ/4 1030 0 0,029 φ25.4x6 18
WPS420-1064 20 λ/4 1064 0 0.03 φ25.4x6 18




Grafico di ritardo diPiastra singola ad alta potenzaPiatto dell'onda:


Piastra d'onda ad alta potenza a piastra singola da 355 nm

Piatto d'onda ottico a piastra singola Piastra a quarto d'onda da 1030 mm 0

Piastra d'onda ad alta potenza a piastra singola da 532 nm

Piatto d'onda ottico a piastra singola Piastra a quarto d'onda da 1030 mm 1

Piastra d'onda ad alta potenza a piastra singola da 1030 nm

Piatto d'onda ottico a piastra singola Piastra a quarto d'onda da 1030 mm 2

Piastra d'onda ad alta potenza a piastra singola da 1064 nm

Piatto d'onda ottico a piastra singola Piastra a quarto d'onda da 1030 mm 3
