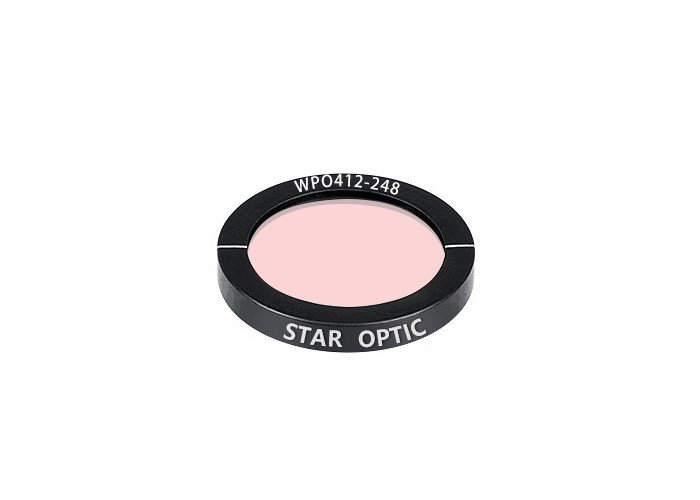

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm

  • 20mm Optical Waveplate Optical Path Glue Free Quartz Wave Plate
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello WPO
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Piastra a quarto d'onda λ/4 di ordine zero a contatto ottico Metodo di processo Contattato otticamente
Materiale Quarzo cristallino Qualità della superficie 20/10 gratta e scava
Caratteristica principale Percorso ottico senza colla Vantaggio Adatto per applicazioni di potenza relativamente elevata
Rivestimento Entrambe le superfici sono rivestite in AR
Evidenziare

Piastra d'onda ottica da 20 mm

,

piastra d'onda al quarzo da 20 mm

,

piastra d'onda al quarzo senza colla per percorso ottico
Lasciate un messaggio
Descrizione di prodotto

Piastra a quarto d'onda di ordine zero a contatto ottico Λ/4, percorso ottico senza colla



Panoramica:

La piastra d'onda di ordine zero a contatto ottico è composta da due piastre di ordine multiplo con spessori leggermente diversi.Le due piastre sono costruite con un metodo a contatto ottico e questo design consente alla piastra d'onda di ordine zero a contatto ottico di funzionare bene in un'applicazione di potenza relativamente elevata e in un'ampia gamma di lunghezze d'onda.L'asse lento di una waveplate è allineato con l'asse veloce dell'altra waveplate.La differenza di spessore viene selezionata per ottenere il cambio di fase netto richiesto.



Le lastre d'onda di ordine zero a contatto ottico presentano anche una distorsione e un parallelismo del fronte d'onda particolarmente fini poiché il percorso ottico è privo di colla.







Caratteristiche principali diPiastra Wave di ordine zero a contatto ottico:

  • Struttura a contatto ottico, senza colla
  • Ampia gamma di lunghezze d'onda operative e alta stabilità alla temperatura
  • Elevata soglia di danno ed eccellente distorsione e parallelismo del fronte d'onda
  • Migliore stabilità del ritardo





Specifiche generali dell'ordine zero a contatto ottico λ/4 Quarter Wave in ritardo:

Materiale Quarzo cristallino
Tolleranza dimensionale +0,0/-0,2 mm
Qualità della superficie 20/10 gratta e scava
Apertura chiara >90% zona centrale
Distorsione del fronte d'onda <λ/8@632.8nm
Parallelismo <1 secondo d'arco
Tolleranza al ritardo <λ/300
Onda standard

quarto d'onda(λ/4)
Rivestimento Rivestimento AR su entrambi i lati, R<0,25% per faccia alla lunghezza d'onda centrale
Soglia di danno >5J/cm2, 20ns, 20Hz @1064nm







Prodotti standard a contatto otticoOrdine Zeroλ/4Piatto a quarto d'onda:

Numero parte Tipo

Diametro

(mm)

Ritardo

(λ)

Lunghezza d'onda

(nm)

Apertura chiara

(mm)
WPO412-248 Contattato otticamente 12.7 λ/4 248 11.5
WPO420-248 Contattato otticamente 20 λ/4 248 18
WPO425-248 Contattato otticamente 25.4 λ/4 248 22.9
WPO412-266 Contattato otticamente 12.7 λ/4 266 11.5
WPO420-266 Contattato otticamente 20 λ/4 266 18
WPO425-266 Contattato otticamente 25.4 λ/4 266 22.9
WPO412-355 Contattato otticamente 12.7 λ/4 355 11.5
WPO420-355 Contattato otticamente 20 λ/4 355 18
WPO425-355 Contattato otticamente 25.4 λ/4 355 22.9
WPO412-488 Contattato otticamente 12.7 λ/4 488 11.5
WPO420-488 Contattato otticamente 20 λ/4 488 18
WPO425-488 Contattato otticamente 25.4 λ/4 488 22.9
WPO412-532 Contattato otticamente 12.7 λ/4 532 11.5
WPO420-532 Contattato otticamente 20 λ/4 532 18
WPO425-532 Contattato otticamente 25.4 λ/4 532 22.9
WPO412-633 Contattato otticamente 12.7 λ/4 633 11.5
WPO420-633 Contattato otticamente 20 λ/4 633 18
WPO425-633 Contattato otticamente 25.4 λ/4 633 22.9
WPO412-780 Contattato otticamente 12.7 λ/4 780 11.5
WPO420-780 Contattato otticamente 20 λ/4 780 18
WPO425-780 Contattato otticamente 25.4 λ/4 780 22.9
WPO412-852 Contattato otticamente 12.7 λ/4 852 11.5
WPO420-852 Contattato otticamente 20 λ/4 852 18
WPO425-852 Contattato otticamente 25.4 λ/4 852 22.9
WPO412-1030 Contattato otticamente 12.7 λ/4 1030 11.5
WPO420-1030 Contattato otticamente 20 λ/4 1030 18
WPO425-1030 Contattato otticamente 25.4 λ/4 1030 22.9
WPO412-1064 Contattato otticamente 12.7 λ/4 1064 11.5
WPO420-1064 Contattato otticamente 20 λ/4 1064 18
WPO425-1064 Contattato otticamente 25.4 λ/4 1064 22.9
WPO412-1550 Contattato otticamente 12.7 λ/4 1550 11.5
WPO420-1550 Contattato otticamente 20 λ/4 1550 18
WPO425-1550 Contattato otticamente 25.4 λ/4 1550 22.9
WPO412-2020 Contattato otticamente 12.7 λ/4 2020 11.5
WPO420-2020 Contattato otticamente 20 λ/4 2020 18
WPO425-2020 Contattato otticamente 25.4 λ/4 2020

22.9







Grafico di ritardo del contatto otticoPiatto dell'onda di ordine zero:



Piastra d'onda di ordine zero a contatto ottico da 248 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 0

Piastra d'onda di ordine zero a contatto ottico da 266 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 1

Piastra d'onda di ordine zero a contatto ottico da 355 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 2

Piastra d'onda di ordine zero a contatto ottico da 488 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 3

Piastra d'onda di ordine zero a contatto ottico da 532 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 4

Piastra d'onda di ordine zero a contatto ottico da 633 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 5

Piastra d'onda di ordine zero a contatto ottico da 780 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 6

Piastra d'onda di ordine zero a contatto ottico da 852 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 7

Piastra d'onda di ordine zero a contatto ottico da 1030 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 8

Piastra d'onda di ordine zero a contatto ottico da 1064 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 9

Piastra d'onda di ordine zero a contatto ottico da 1550 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 10

Piastra d'onda di ordine zero a contatto ottico da 2020 nm

Piatto d'onda al quarzo senza colla del percorso ottico della piastra d'onda ottica da 20 mm 11
