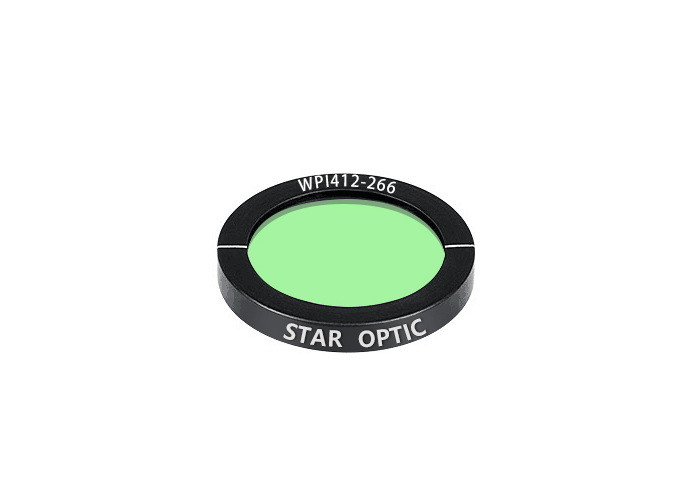

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz

  • 266nm Zero Order Quarter Wave Plate 20Hz Support High Power Lasers
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello WPI
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Piastra a quarto d'onda di ordine zero distanziata in aria λ/4 Funzione Converti la polarizzazione lineare in polarizzazione circolare e viceversa
Struttura Struttura a doppia piastra distanziata in aria Caratteristica principale Ampia larghezza di banda spettrale di lavoro
Rivestimento Entrambi i lati con rivestimento AR Soglia di danno >10J/cm2, 20ns, 20Hz @1064nm
Evidenziare

Piastra a quarto d'onda di ordine zero 266nm

,

piastra a quarto d'onda di ordine zero 266nm

,

piastra a quarto d'onda di ordine zero 20Hz
Lasciate un messaggio
Descrizione di prodotto

Piastra a quarto d'onda di ordine zero λ/4 distanziata in aria, soglia di danno elevata

Panoramica:

La piastra d'onda di ordine zero distanziata in aria viene costruita posizionando un anello distanziatore tra le due piastre d'onda multi-ordine per formare un intercapedine d'aria tra di loro.L'asse lento di una waveplate è allineato con l'asse veloce dell'altra waveplate.Per ottenere il ritardo richiesto sarà necessario abbinare accuratamente le differenze di spessore delle due lastre multiordine.Per i laser ad alta potenza e le applicazioni che richiedono di resistere a una soglia di danno elevata, la piastra d'onda di ordine zero distanziata in aria è sicuramente una buona scelta.





Caratteristiche principali di Air SpacedPiatto dell'onda di ordine zero:

  • Struttura a doppia piastra distanziata in aria
  • Ampia larghezza di banda spettrale di lavoro
  • Superiore in sensibilità alla temperatura e stabilità di ritardo rispetto alle piastre d'onda di ordine inferiore
  • Resiste a un'elevata soglia di danno e supporta laser ad alta potenza





Specifiche generali della piastra a quarto d'onda di ordine zero distanziata in aria λ/4:

Materiale Quarzo cristallino
Tolleranza dimensionale +0,0/-0,2 mm
Qualità della superficie 20/10 gratta e scava
Apertura chiara >90% zona centrale
Distorsione del fronte d'onda <λ/8@632.8nm
Parallelismo <1 secondo d'arco
Tolleranza al ritardo <λ/300
Onda standard

quarto d'onda(λ/4)
Rivestimento Rivestimento AR su entrambi i lati, R<0,25% per faccia alla lunghezza d'onda centrale
Soglia di danno >10J/cm2, 20ns, 20Hz @1064nm







Prodotti standard di Air SpacedOrdine Zeroλ/4Quarto d'ondaPiatto:

Numero parte Tipo

Diametro

(mm)

Ritardo

(λ)

Lunghezza d'onda

(nm)

Apertura chiara

(mm)
WPI412-266 Air Spaced 12.7 λ/4 266 11.5
WPI420-266 Air Spaced 20 λ/4 266 18
WPI425-266 Air Spaced 25.4 λ/4 266 22.9
WPI412-355 Air Spaced 12.7 λ/4 355 11.5
WPI420-355 Air Spaced 20 λ/4 355 18
WPI425-355 Air Spaced 25.4 λ/4 355 22.9
WPI412-405 Air Spaced 12.7 λ/4 405 11.5
WPI420-405 Air Spaced 20 λ/4 405 18
WPI425-405 Air Spaced 25.4 λ/4 405 22.9
WPI412-488 Air Spaced 12.7 λ/4 488 11.5
WPI420-488 Air Spaced 20 λ/4 488 18
WPI425-488 Air Spaced 25.4 λ/4 488 22.9
WPI412-532 Air Spaced 12.7 λ/4 532 11.5
WPI420-532 Air Spaced 20 λ/4 532 18
WPI425-532 Air Spaced 25.4 λ/4 532 22.9
WPI412-980 Air Spaced 12.7 λ/4 980 11.5
WPI420-980 Air Spaced 20 λ/4 980 18
WPI425-980 Air Spaced 25.4 λ/4 980 22.9
WPI412-1030 Air Spaced 12.7 λ/4 1030 11.5
WPI420-1030 Air Spaced 20 λ/4 1030 18
WPI425-1030 Air Spaced 25.4 λ/4 1030 22.9
WPI412-1053 Air Spaced 12.7 λ/4 1053 11.5
WPI420-1053 Air Spaced 20 λ/4 1053 18
WPI425-1053 Air Spaced 25.4 λ/4 1053 22.9
WP4212-1064 Air Spaced 12.7 λ/4 1064 11.5
WP4220-1064 Air Spaced 20 λ/4 1064 18
WP4225-1064 Air Spaced 25.4 λ/4 1064 22.9







Grafico di ritardo di Air SpacedPiatto dell'onda di ordine zero:



Piastra d'onda di ordine zero distanziata in aria da 266 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 0


Piastra d'onda di ordine zero distanziata in aria da 355 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 1


Piastra d'onda di ordine zero distanziata in aria da 405 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 2


Piastra d'onda di ordine zero distanziata in aria da 488 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 3

Piastra d'onda di ordine zero distanziata in aria da 532 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 4

Piastra d'onda di ordine zero distanziata in aria da 980 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 5


Piastra d'onda di ordine zero distanziata in aria da 1030 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 6


Piastra d'onda di ordine zero distanziata in aria da 1053 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 7


Piastra d'onda di ordine zero distanziata in aria da 1064 nm

La piastra a un quarto d'onda di ordine zero da 266 nm supporta laser ad alta potenza da 20 Hz 8
