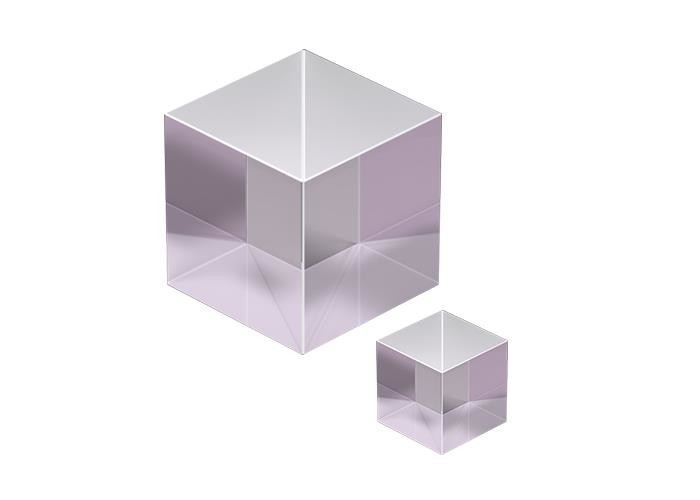

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante

  • SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello PBS
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Cubo divisore di raggio polarizzante Materiale Vetro BK7 o SF
Constructure Due prims ad angolo retto cementati insieme Superficie ipo Rivestimento sensibile alla polarizzazione
Superficie di ingresso e uscita Rivestimento AR Rapporto di estinzione Tp/Ts>1000:1
Evidenziare

Polarizzatore ottico in vetro SF

,

polarizzatore ottico Prismi a 45 °

,

prismi a 45 ° Cubo divisore di fascio polarizzante
Lasciate un messaggio
Descrizione di prodotto

Cubo divisore di fascio polarizzante, vetro BK7 e SF, alto rapporto di estinzione della banda

Panoramica:

Separatore di raggio polarizzanteCubisono formati da due prismi ad angolo retto di 45° cementati insieme in modo permanente.



L'ipotenusa è rivestita con un rivestimento interamente dielettrico, sensibile alla polarizzazione, progettato per separare un raggio incidente, non polarizzato, monocromatico nei suoi componenti di polarizzazione S e P. Tutte le superfici di ingresso e uscita sono rivestite con un rivestimento antiriflesso ad alta efficienza, a banda stretta.



Il rapporto di estinzione (Tp/Ts) supera 1000:1 nel raggio trasmesso.I due fasci polarizzati ortogonalmente emergono dal cubo a 90° l'uno rispetto all'altro.







Specifiche generali del cubo divisore di raggio polarizzante:

Materiale N-BK7, vetro SF
Tolleranza dimensionale ±0,2 mm
Qualità della superficie 60/40 graffi e scavi
Apertura chiara >90%

Distorsione del fronte d'onda trasmessa

 <λ/4@632.8nm per 10mm
Deviazione del raggio <3 minuti d'arco
Rapporto di estinzione

Tp/Ts>1000:1 (banda stretta)

Tp/Ts>100:1/>1000:1 (banda larga)
Trasmittanza principale

Stretto: Tp>95%, Ts<1%
Ampio: Tp>90%, Ts<1%
Riflettanza principale

Stretto: Rs>99% e Rp<5%
Ampio: Rs>99% e Rp<10%
Rivestimento Rivestimento beamsplitter di polarizzazione sulla faccia dell'ipotenusa
Rivestimento AR su tutte le facce di ingresso e uscita
Soglia di danno >500 mJ/cm2, 20ns, 20Hz, @1064nm



Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 0





Prodotti standard diCubo divisore di raggio polarizzante:

Numero parte Materiale

Dimensione

(mm)

Spessore

(mm)

 Tp/Ts

Lunghezza d'onda

(nm)
PBS1010-397 N-BK7 10x10 10 1000:1 397
PBS1212-397 N-BK7 12,7x12,7 12.7 1000:1 397
PBS2020-397 N-BK7 20x20 20 1000:1 397
PBS2525-397 N-BK7 25,4x25,4 25.4 1000:1 397
PBS1010-400-700

N-SF1

 10x10 10 1000:1 400-700
PBS1212-400-700

N-SF1

 12,7x12,7 12.7 1000:1 400-700
PBS2020-400-700

N-SF1

 20x20 20 1000:1 400-700
PBS2525-400-700

N-SF1

 25,4x25,4 25.4 1000:1 400-700
PBS1010-532 N-BK7 10x10 10 1000:1 532
PBS1212-532 N-BK7 12,7x12,7 12.7 1000:1 532
PBS2020-532 N-BK7 20x20 20 1000:1 532
PBS2525-532 N-BK7 25,4x25,4 25.4 1000:1 532
PBS1010-600-1000 N-SF1 10x10 10 1000:1 600-1000
PBS1212-600-1000 N-SF1 12,7x12,7 12.7 1000:1 600-1000
PBS2020-600-1000 N-SF1 20x20 20 1000:1 600-1000
PBS2525-600-1000 N-SF1 25,4x25,4 25.4 1000:1 600-1000
PBS1010-780 N-BK7 10x10 10 1000:1 780
PBS1212-780 N-BK7 12,7x12,7 12.7 1000:1 780
PBS2020-780 N-BK7 20x20 20 1000:1 780
PBS2525-780 N-BK7 25,4x25,4 25.4 1000:1 780
PBS1010-894 N-BK7 10x10 10 1000:1 894
PBS1212-894 N-BK7 12,7x12,7 12.7 1000:1 894
PBS2020-894 N-BK7 20x20 20 1000:1 894
PBS2525-894 N-BK7 25,4x25,4 25.4 1000:1 894
PBS1010-900-1300 N-SF1 10x10 10 1000:1 900-1300
PBS1212-900-1300 N-SF1 12,7x12,7 12.7 1000:1 900-1300
PBS2020-900-1300 N-SF1 20x20 20 1000:1 900-1300
PBS2525-900-1300 N-SF1 25,4x25,4 25.4 1000:1 900-1300
PBS1010-1064 N-BK7 10x10 10 1000:1 1064
PBS1212-1064 N-BK7 12,7x12,7 12.7 1000:1 1064
PBS2020-1064 N-BK7 20x20 20 1000:1 1064
PBS2525-1064 N-BK7 25,4x25,4 25.4 1000:1 1064
PBS1010-1200-1600 N-SF1 10x10 10 1000:1 1200-1600
PBS1212-1200-1600 N-SF1 12,7x12,7 12.7 1000:1 1200-1600
PBS2020-1200-1600 N-SF1 20x20 20 1000:1 1200-1600
PBS2525-1200-1600 N-SF1 25,4x25,4 25.4 1000:1 1200-1600







Grafici di rivestimento del cubo divisore di raggio polarizzante:





Cubo divisore di raggio polarizzante da 397 nm

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 1



Cubo divisore di fascio polarizzante 400-700nm

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 2



Cubo divisore di raggio polarizzante a 532 nm

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 3



Cubo divisore di fascio polarizzante 600-1000nm

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 4



780 nmCubo divisore di raggio polarizzante

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 5



894nmCubo divisore di raggio polarizzante

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 6



900-1300 nmCubo divisore di raggio polarizzante

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 7



1064nmCubo divisore di raggio polarizzante

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 8



1200-1600 nmCubo divisore di raggio polarizzante

Polarizzatore ottico in vetro SF Prismi a 45° Cubo divisore di fascio polarizzante 9









Opzioni di montaggio diDivisore di raggio a cubo polarizzante:

Star Optic offre anche una varietà di soluzioni di montaggio per i nostri cubi polarizzanti Beamsplitter.Fare riferimento a Supporti optomeccanici per informazioni sulle opzioni di montaggio e sulla compatibilità.Se non sei sicuro di quale scegliere, contattaci, lavoreremo con te per identificare la soluzione migliore per le tue esigenze.
