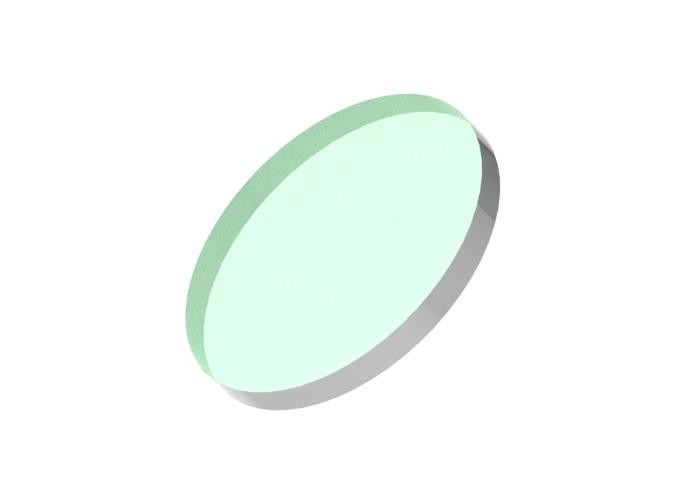

Polarizzatore ottico a 56 gradi 20ns Piastra polarizzante Beamsplitter Brewster Angle

Panoramica:

Questo56 gradi PolarizzantePiattoSeparatori di raggitrasmettere la polarizzazione p e riflettere la polarizzazione s come il raggio monocromatico che entra nell'angolo di Brewster (56 ° AOI).

Sono progettati per l'uso nei laser più esigenti.A causa dell'elevata soglia di danno laser, vengono utilizzati come alternativa ai prismi polarizzanti laser Glan o ai divisori di fasci polarizzanti a cubo.Le applicazioni tipiche sono i polarizzatori hold-off Q-switch intracavità o gli attenuatori extracavità per laser Nd:YAG.Il nostro beamsplitter polarizzante a 56 gradi può essere utilizzato con un angolo di incidenza > 40°, ma la polarizzazione è più efficiente e appare in un ampio intervallo di lunghezze d'onda a 56° AOI (angolo di Brewster).

Specifiche generali della polarizzazione a 56 gradiPiattoSeparatore di raggi:

Materiale	N-BK7, silice fusa UV
Tolleranza dimensionale	+0/-0,2 mm
Qualità della superficie	60/40 graffi e scavi
Apertura chiara	>90%
Planarità	<λ/8@632.8nm per 25mm
Parallelismo	<3 minuti d'arco
Rapporto di estinzione	Tp/Ts>100:1
Trasmissione	Tp>95%, Ts<0,5%
Riflettanza	Rs>99,5%, Rp<5%
Rivestimento	Rivestimento beamsplitter di polarizzazione su una faccia (AOI 56 gradi, deve essere regolato per ottimizzare l'AOI in uso) Seconda superficie non rivestita.
Soglia di danno	>5J/cm2, 20ns, 20Hz, @1064nm

Prodotti standard di polarizzazione a 56 gradiPiattoSeparatore di raggi:

Grafici di rivestimentodi 56 gradi di polarizzazionePiattoSeparatore di raggi:
