Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica

  • Si Material Positive Meniscus Lens 632.8nm Low Spherical Aberration Lens
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello Uomini
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Lente menisco positiva UVFS Materiale Silice fusa UV
Utilizzo minimizzare l'aberrazione sferica ASPETTO ESTERIORE Una superficie concava, l'altra convessa
Diametro 25,4 mm, 50,8 mm Lunghezza focale da 100 mm a 1000 mm e personalizzati
Evidenziare

Lente menisco positiva 632

,

8 nm

,

lente aberrazione sferica 632
Lasciate un messaggio
Descrizione di prodotto

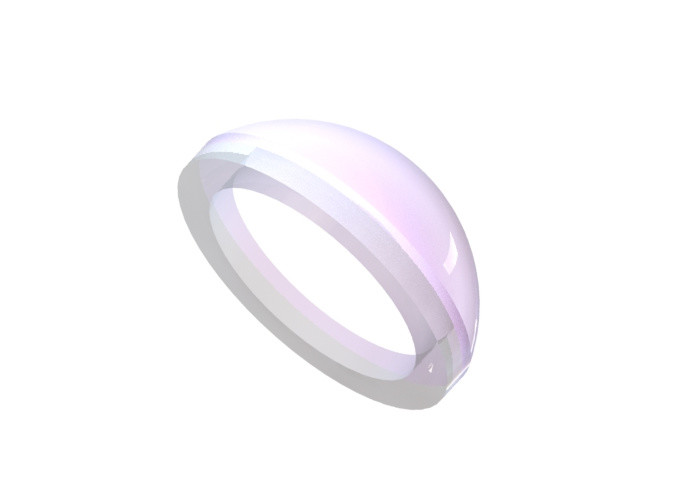

Lente a menisco positivo, silice fusa UV, lente a bassa aberrazione sferica

Panoramica:

Le lenti a menisco positivo (convesso-concavo) sono progettate per ridurre al minimo l'aberrazione sferica.Se utilizzata in combinazione con un'altra lente, una lente a menisco positivo ridurrà la lunghezza focale e aumenterà l'apertura numerica (NA) del sistema senza introdurre una significativa aberrazione sferica.Quando viene utilizzato per mettere a fuoco un raggio collimato, il lato convesso della lente deve essere rivolto verso la sorgente per ridurre al minimo l'aberrazione sferica.Star Optic fornisce lenti a menisco positivo in una varietà di substrati e opzioni di rivestimento antiriflesso.







Specifiche generali della lente del menisco positivo in silice fusa UV:

Materiale N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 0
Lunghezza d'onda di progettazione 546,1 nm
Planarità della superficie N<3(0,5)@632,8nm
Qualità della superficie 60/40 graffio-Dig
Tolleranza sul diametro +0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Centratura <3 minuti d'arco
Tolleranza della lunghezza focale ±2%
Apertura chiara >90%
Smussare Protettivo <0,5 mm x 45°







Prodotti standard diSilice fusa UVLente menisco positiva:

Parte n. Materiale D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)		 Fb
(mm)
PMEND25F100-FS UVFS 25.4 100 31 91.2 4 2.2 95,9
PMEND25F150-FS UVFS 25.4 150 47.6 149,8 3.2 2 146,8
PMEND25F200-FS UVFS 25.4 200 64.2 209,8 2.9 2 197.2
PMEND25F300-FS UVFS 25.4 300 97,6 330,6 2.6 2 297,5
PMEND25F500-FS UVFS 25.4 500 166,8 603.4 2.4 2 497,8
PMEND25F1000-FS UVFS 25.4 1000 348 1425,7 2.2 2 998
PMEND50F100-FS UVFS 50.8 100 30.6 80.9 10.7 1.2 89
PMEND50F150-FS UVFS 50.8 150 46.5 135.3 7.8 2.7 142
PMEND50F200-FS UVFS 50.8 200 63 193.4 6.6 2.9 193.4
PMEND50F300-FS UVFS 50.8 300 97,6 327,6 5.4 3 294,8
PMEND50F500-FS UVFS 50.8 500 165,4 582.2 5 3.6 495.2
PMEND50F1000-FS UVFS 50.8 1000 356,7 1580.2 5 4.3 995,6







Opzioni di rivestimento OfSilice fusa UVLente menisco positiva:

Le lenti a menisco positivo sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.



Rivestimento monostrato MgF2 Rivestimento antiriflesso multistrato
Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 1 Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 2



Boradband Rivestimento antiriflesso



Rivestimento antiriflesso a doppia lunghezza d'onda
Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 3 Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 4






Opzioni di montaggio per lente a menisco positivo:

Le lenti a menisco positivo sopra lo standard di Star Optic non sono montate.Tuttavia, possiamo fornire montature fisse e montature regolabili per i nostri obiettivi.



Attacco obiettivo fisso



Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 5



Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 6

Attacco obiettivo regolabile



Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 7



Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 8







Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.



Zemax Deisgn

Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 9

Zemax Deisgn

Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 10



Progettazione SolidWorks

Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 11



Design del rivestimento a film sottile

Lente menisco positiva materiale Si 632,8 nm Lente a bassa aberrazione sferica 12
