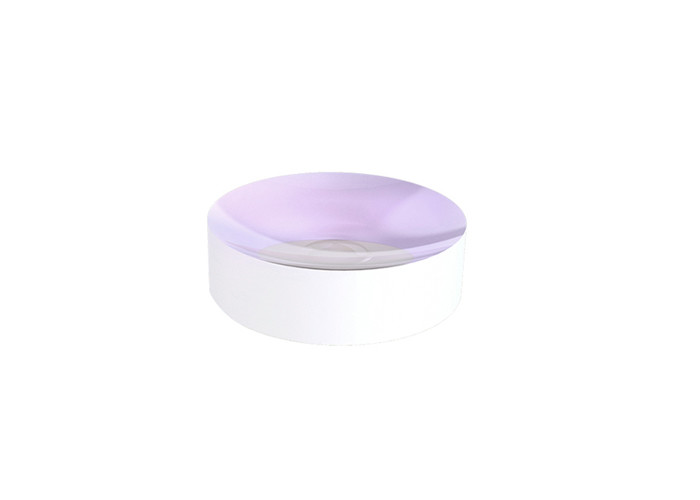

CaF2 Lente sferica in vetro 12,7 mm Lente in silice fusa UV Lunghezza focale negativa

  • CaF2 Spherical Glass Lens 12.7mm UV Fused Silica Lens Negative Focal Length
  • CaF2 Spherical Glass Lens 12.7mm UV Fused Silica Lens Negative Focal Length
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello PCV
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Lente sferica plano concava (PCV) in silice fusa UV Materiale Silice fusa UV
Utilizzo riduzione dell'immagine o per diffondere la luce Lunghezza d'onda di progettazione 546,1 nm
Centratura < 3 minuti d'arco forma Una superficie piana e una curva verso l'interno
Evidenziare

Lente sferica in vetro CaF2

,

lente sferica in vetro 12

,

7 mm
Lasciate un messaggio
Descrizione di prodotto

Lente sferica plano concava (PCV), silice fusa UV, raggio collimato divergente

Panoramica:

Lente piano-concava (PCV). ha una superficie piana e una curva verso l'interno.Gli obiettivi PCV hanno una lunghezza focale negativa,divergere un raggio collimato da un fuoco virtuale e sono comunemente usatiper la riduzione dell'immagine o per diffondere la luce.Star Optic fornisce lenti piano-concave fabbricate da N-BK7, N-SF11, silice fusa UV, fluoruro di calcio, seleniuro di zinco e così via.







Specifiche generali della silice fusa UVLente sferica plano concava (PCV):

Materiale N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro CaF2 Lente sferica in vetro 12,7 mm Lente in silice fusa UV Lunghezza focale negativa 0
Lunghezza d'onda di progettazione 546,1 nm
Planarità della superficie N<3(0,5)@632,8nm
Qualità della superficie 60/40 graffio-Dig
Tolleranza sul diametro +0/-0,2 mm
Tolleranza sullo spessore ±0,2 mm
Centratura <3 minuti d'arco
Tolleranza della lunghezza focale ±2%
Apertura chiara >90%
Smussare Protettivo <0,5 mm x 45°







Prodotti standardSilice fusa UVLente sferica plano concava (PCV):

Parte n. Materiale D
(mm)		 f
(mm)		 R1
(mm)		 Tc
(mm)		 Te
(mm)
PCVD12F-25-FS UVFS 12.7 -25.4 11.69 2 3.9
PCVD12F-50-FS UVFS 12.7 -50 23 2 2.9
PCVD12F-75-FS UVFS 12.7 -75 34.51 2 2.6
PCVD12F-100-FS UVFS 12.7 -100 46 2 2.4
PCVD12F-150-FS UVFS 12.7 -150 69.01 2 2.3
PCVD12F-200-FS UVFS 12.7 -200 92.01 2 2.2
PCVD12F-250-FS UVFS 12.7 -250 115.01 2 2.2
PCVD12F-300-FS UVFS 12.7 -300 138.02 2 2.1
PCVD12F-500-FS UVFS 12.7 -500 230.04 2 2.1
PCVD12F-1000-FS UVFS 12.7 -1000 460.08 2 2.1
PCVD12F-2000-FS UVFS 12.7 -2000 920,15 2 2.1
PCVD25F-25-FS UVFS 25.4 -25.4 11.69 2 11.7
PCVD25F-50-FS UVFS 25.4 -50 23 2 5.8
PCVD25F-75-FS UVFS 25.4 -75 34.51 2 4.4
PCVD25F-100-FS UVFS 25.4 -100 46 2 3.8
PCVD25F-150-FS UVFS 25.4 -150 69.01 2 3.2
PCVD25F-200-FS UVFS 25.4 -200 92.01 2 2.9
PCVD25F-250-FS UVFS 25.4 -250 115.01 2 2.7
PCVD25F-300-FS UVFS 25.4 -300 138.02 2 2.6
PCVD25F-500-FS UVFS 25.4 -500 230.04 2 2.4
PCVD25F-1000-FS UVFS 25.4 -1000 460.08 2 2.2
PCVD25F-2000-FS UVFS 25.4 -2000 920,15 2 2.1
PCVD38F-50-FS UVFS 38.1 -50 23 3 12.1
PCVD38F-75-FS UVFS 38.1 -75 34.51 3 8.7
PCVD38F-100-FS UVFS 38.1 -100 46 3 7.1
PCVD38F-150-FS UVFS 38.1 -150 69.01 3 5.7
PCVD38F-200-FS UVFS 38.1 -200 92.01 3 5
PCVD38F-250-FS UVFS 38.1 -250 115.01 3 4.6
PCVD38F-300-FS UVFS 38.1 -300 138.02 3 4.3
PCVD38F-500-FS UVFS 38.1 -500 230.04 3 3.8
PCVD38F-1000-FS UVFS 38.1 -1000 460.08 3 3.4
PCVD38F-2000-FS UVFS 38.1 -2000 920,15 3 3.2
PCVD50F-100-FS UVFS 50.8 -100 46 3 10.6
PCVD50F-150-FS UVFS 50.8 -150 69.01 3 7.8
PCVD50F-200-FS UVFS 50.8 -200 92.01 3 6.6
PCVD50F-250-FS UVFS 50.8 -250 115.01 3 5.8
PCVD50F-300-FS UVFS 50.8 -300 138.02 3 5.4
PCVD50F-500-FS UVFS 50.8 -500 230.04 3 4.4
PCVD50F-1000-FS UVFS 50.8 -1000 460.08 3 3.7
PCVD50F-2000-FS UVFS 50.8 -2000 920,15 3 3.4







Opzioni di rivestimento OfSilice fusa UVPiano concavo(PCV) SfericoObiettivo:

Le lenti plano concave sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.



Rivestimento monostrato MgF2 Rivestimento antiriflesso multistrato
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband Rivestimento antiriflesso



Rivestimento antiriflesso a doppia lunghezza d'onda
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Opzioni di montaggio per Plano Concave(PCV) SfericoObiettivo:

Le lenti plano concave sopra lo standard di Star Optic non sono montate.Tuttavia, possiamo fornire montature fisse e montature regolabili per i nostri obiettivi.



Attacco obiettivo fisso



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Attacco obiettivo regolabile



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.



Zemax Deisgn

Positive Meniscus Lenses 9

Zemax Deisgn

Positive Meniscus Lenses 10



Progettazione SolidWorks

Positive Meniscus Lenses 11



Design del rivestimento a film sottile

Positive Meniscus Lenses 12
