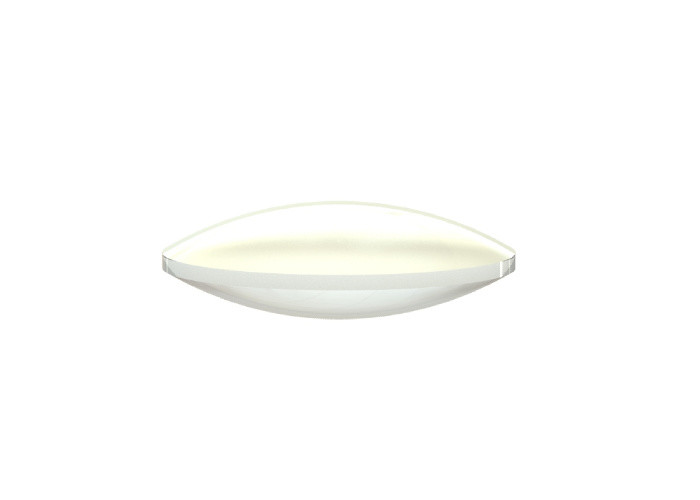

Lente sferica in vetro UV FS Rivestimento MgF2 Lente doppia convessa con attacco fisso

Panoramica:

La lente Double-Convex (DCX), nota anche come lente bi-convessa, ha due facce simmetriche positive con raggi uguali su entrambi i lati.Questi obiettivi sono generalmente consigliati per applicazioni di imaging finite.Le lenti biconvesse sono più adatte dove l'oggetto e l'immagine si trovano sui lati opposti della lente e il rapporto tra le distanze dell'immagine e dell'oggetto (rapporto coniugato) è compreso tra 0,2 e 5. Star Optic fornisce lenti biconvesse in una varietà di substrati e opzioni di rivestimento antiriflesso.

Specifiche generali diSilice fusaDoppia lente sferica convessa (DCX):

Materiale	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zaffiro
Lunghezza d'onda di progettazione	546,1 nm
Planarità della superficie	N<3(0,5)@632,8nm
Qualità della superficie	60/40 graffio-Dig
Tolleranza sul diametro	+0/-0,2 mm
Tolleranza sullo spessore	±0,2 mm
Centratura	<3 minuti d'arco
Tolleranza della lunghezza focale	±2%
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm x 45°

Prodotti standardDi lente sferica doppia convessa (DCX) in silice fusa UV:

Opzioni di rivestimento OfSilice fusaDoppia lente sferica convessa (DCX):

Le lenti sferiche doppie convesse sopra lo standard di Star Optic non sono rivestite.Per ridurre la quantità di luce riflessa da ciascuna superficie dell'obiettivo, sono disponibili anche rivestimenti antiriflesso tra cui lo strato cantante MgF2, il rivestimento AR multistrato, il rivestimento AR multistrato a banda larga e il rivestimento AR a doppia lunghezza d'onda.

Rivestimento monostrato MgF2	Rivestimento antiriflesso multistrato
Boradband Rivestimento antiriflesso	Rivestimento antiriflesso a doppia lunghezza d'onda

Opzioni di montaggio perDoppio convesso(DCX)SfericoObiettivo:

Le lenti sferiche doppie convesse sopra lo standard di Star Optic non sono montate.Tuttavia, possiamo fornire montature fisse e montature regolabili per i nostri obiettivi.

Personalizza il tuo obiettivo:

Hai la tua piena libertà di progettazione e siamo in grado di lavorare con progetti complessi per ottenere esattamente ciò di cui hai bisogno, tra cui progettazione ottica, progettazione meccanica e progettazione di rivestimenti ottici.
