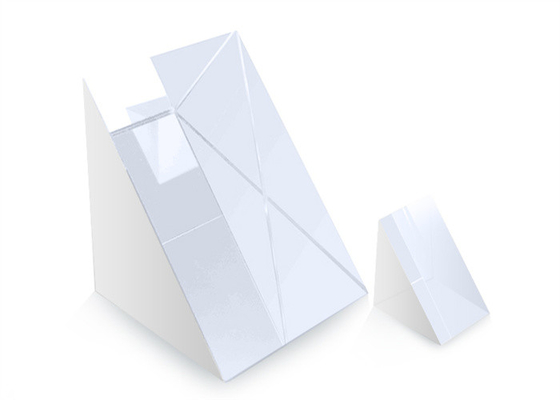

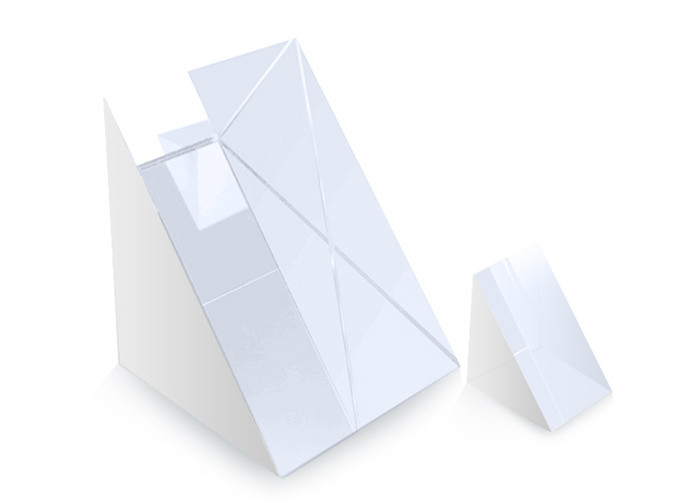

Prisma ad angolo retto N-BK7

  • N-BK7 Right Angle Prism
  • N-BK7 Right Angle Prism
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello RAP
Quantità di ordine minimo Negoziabile
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Prisma ad angolo retto Utilizzo deviare un percorso luminoso di 90° o 180°
Dimensione 2x2mm~50.8x50.8mm e disponibile su misura Tolleranza di angolo <30 sec d'arco
Planarità λ/4@632,8nm Qualità della superficie 60/40 gratta e scava
Evidenziare

N-BK7 Specchio prisma ad angolo retto

,

prisma ad angolo retto Silice fusa UV

,

prisma ad angolo retto N-BK7
Lasciate un messaggio
Descrizione di prodotto

Prisma ad angolo retto, N-BK7 Prisma ad angolo retto, Prisma ad angolo retto non rivestito in silice fusa UV

Panoramica:

Prismi ad angolo rettopuò essere utilizzato per deviare un percorso ottico di 90° o 180°, a seconda della superficie utilizzata come ingresso per la sorgente luminosa.



A causa della riflessione interna totale (TIR), quando la luce in ingresso è incidente su una delle gambe del prisma, subisce TIR al confine vetro/aria dell'ipotenusa ed esce attraverso l'altra gamba del prisma.Questo mostra come il prisma ad angolo retto può essere utilizzato come riflettore a 90°.



Quando la luce in ingresso è incidente sulla faccia dell'ipotenusa, subisce TIR al confine vetro/aria alle gambe del prisma.Subisce TIR una seconda volta alla successiva gamba del prisma ed esce dall'ipotenusa in un percorso parallelo a quello del raggio di ingresso.Questo mostra come il prisma ad angolo retto può essere utilizzato come catadiottro a 180°.



Prisma ad angolo retto N-BK7 0







Specifiche generali del prisma ad angolo retto:

Materiale BK7, silice fusa di grado UV Prisma ad angolo retto N-BK7 1
Tolleranza dimensionale ±0,2 mm
Tolleranza angolare Fare riferimento all'elenco sottostante
Planarità λ/4@632.8nm per 25mm
Errore piramidale <3 minuti d'arco
Perpendicolarità <15 minuti d'arco
Qualità della superficie 60/40 gratta e scava
Apertura chiara >90%
Smussare Protettivo
Rivestimento Non rivestito, Su richiesta









Prodotti standard del prisma ad angolo retto:

Numero parte. Materiale A=B(mm) C (mm) Tolleranza angolare
RAP0202-3m N-BK7 2*2 2 <3 arco min
RAP0303-3 m N-BK7 3*3 3 <3 arco min
RAP0505-3 m N-BK7 5*5 5 <3 arco min
RAP1010-3m N-BK7 10*10 10 <3 arco min
RAP1212-3m N-BK7 12,7*12,7 12.7 <3 arco min
RAP1515-3 m N-BK7 15*15 15 <3 arco min
RAP2020-3m N-BK7 20*20 20 <3 arco min
RAP2525-3 m N-BK7 25,4*25,4 25.4 <3 arco min
RAP3030-3m N-BK7 30*30 30 <3 arco min
RAP3838-3 m N-BK7 38,1*38,1 38.1 <3 arco min
RAP5050-3m N-BK7 50,8*50,8 50.8 <3 arco min
RAP0202-30s N-BK7 2*2 2 <30 sec d'arco
RAP0303-30s N-BK7 3*3 3 <30 sec d'arco
RAP0505-30s N-BK7 5*5 5 <30 sec d'arco
RAP1010-30s N-BK7 10*10 10 <30 sec d'arco
RAP1212-30 anni N-BK7 12,7*12,7 12.7 <30 sec d'arco
RAP1515-30 anni N-BK7 15*15 15 <30 sec d'arco
RAP2020-30 anni N-BK7 20*20 20 <30 sec d'arco
RAP2525-30 anni N-BK7 25,4*25,4 25.4 <30 sec d'arco
RAP3030-30 anni N-BK7 30*30 30 <30 sec d'arco
RAP3838-30 anni N-BK7 38,1*38,1 38.1 <30 sec d'arco
RAP5050-30s N-BK7 50,8*50,8 50.8 <30 sec d'arco
RAP0202-3m-FS UVFS 2*2 2 <3 arco min
RAP0303-3m-FS UVFS 3*3 3 <3 arco min
RAP0505-3m-FS UVFS 5*5 5 <3 arco min
RAP1010-3m-FS UVFS 10*10 10 <3 arco min
RAP1212-3m-FS UVFS 12,7*12,7 12.7 <3 arco min
RAP1515-3m-FS UVFS 15*15 15 <3 arco min
RAP2020-3m-FS UVFS 20*20 20 <3 arco min
RAP2525-3m-FS UVFS 25,4*25,4 25.4 <3 arco min
RAP3030-3m-FS UVFS 30*30 30 <3 arco min
RAP3838-3m-FS UVFS 38,1*38,1 38.1 <3 arco min
RAP5050-3m-FS UVFS 50,8*50,8 50.8 <3 arco min
RAP0202-30s-FS UVFS 2*2 2 <30 sec d'arco
RAP0303-30s-FS UVFS 3*3 3 <30 sec d'arco
RAP0505-30s-FS UVFS 5*5 5 <30 sec d'arco
RAP1010-30s-FS UVFS 10*10 10 <30 sec d'arco
RAP1212-30s-FS UVFS 12,7*12,7 12.7 <30 sec d'arco
RAP1515-30s-FS UVFS 15*15 15 <30 sec d'arco
RAP2020-30s-FS UVFS 20*20 20 <30 sec d'arco
RAP2525-30s-FS UVFS 25,4*25,4 25.4 <30 sec d'arco
RAP3030-30s-FS UVFS 30*30 30 <30 sec d'arco
RAP3838-30s-FS UVFS 38,1*38,1 38.1 <30 sec d'arco
RAP5050-30s-FS UVFS 50,8*50,8 50.8 <30 sec d'arco
