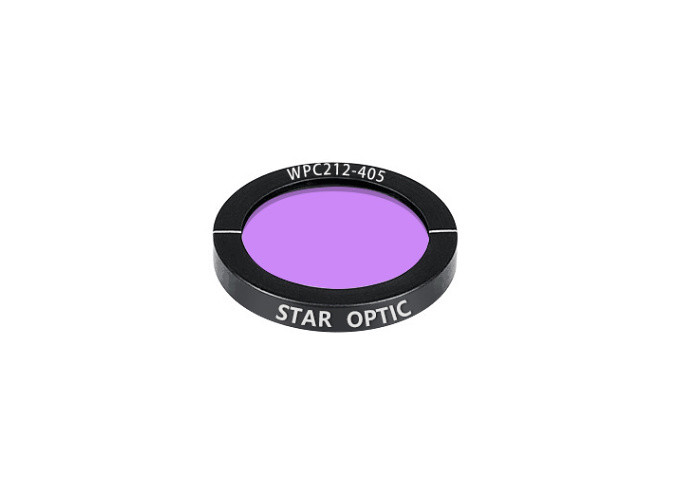

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm

  • 20ns Optical Waveplate Cemented Half Wave Plate Retardation 1310nm
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello WPC
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Piastra a semionda λ/2 di ordine zero cementata Tipo Due lastre sono cementate con resina epossidica UV
Ritardo <λ/300 Ordine Ordine Zero
Caratteristica Bassa sensibilità alle variazioni di temperatura
Evidenziare

Piastra d'onda ottica 20ns

,

piastra d'onda ottica cementata

,

ritardo della piastra a mezza onda 20ns
Lasciate un messaggio
Descrizione di prodotto

Piastra a semionda λ/2 di ordine zero cementata, ad alto ritardo

Panoramica:

La piastra ad onda di ordine zero cementata è costituita da due lastre di quarzo con il loro asse veloce incrociato.Le due lastre sono cementate con resina epossidica UV.La differenza di spessore tra le due lastre determina il ritardo.La piastra d'onda di ordine zero offre prestazioni migliori rispetto alla piastra d'onda di ordine multiplo, poiché la piastra d'onda di ordine zero ha una minore sensibilità alle variazioni di temperatura e lunghezza d'onda.





Caratteristiche principali di CementatoPiatto dell'onda di ordine zero:

  • Bassa sensibilità alle variazioni di temperatura
  • Ampia larghezza di banda della lunghezza d'onda
  • Entrambi i lati con rivestimento AR
  • Grandi dimensioni disponibili





Specifiche generali dell'ordine zero cementatoλ/2Piatto a mezza onda:

Materiale Quarzo cristallino
Tolleranza dimensionale +0,0/-0,2 mm
Qualità della superficie 20/10 gratta e scava
Apertura chiara >90% zona centrale
Distorsione del fronte d'onda <λ/8@632.8nm
Parallelismo <1 secondi d'arco
Tolleranza al ritardo <λ/300
Onda standard

semionda(λ/2)
Rivestimento Rivestimento AR su entrambi i lati, R<0,25% per faccia alla lunghezza d'onda centrale
Soglia di danno >500 mJ/cm2, 20ns, 20Hz @1064nm







Prodotti standard di cementatiOrdine Zeroλ/2Piatto a mezza onda:

Numero parte Tipo Diametro (mm)

Ritardo

(λ)

Lunghezza d'onda

(nm)

 Apertura libera (mm)
WPC212-405 Cementato 12.7 λ/2 405 11.5
WPC225-405 Cementato 25.4 λ/2 405 22.9
WPC238-405 Cementato 38.1 λ/2 405 35
WPC212-633 Cementato 12.7 λ/2 633 11.5
WPC225-633 Cementato 25.4 λ/2 633 22.9
WPC238-633 Cementato 38.1 λ/2 633 35
WPC212-780 Cementato 12.7 λ/2 780 11.5
WPC225-780 Cementato 25.4 λ/2 780 22.9
WPC238-780 Cementato 38.1 λ/2 780 35
WPC212-795 Cementato 12.7 λ/2 795 11.5
WPC225-795 Cementato 25.4 λ/2 795 22.9
WPC238-795 Cementato 38.1 λ/2 795 35
WPC212-852 Cementato 12.7 λ/2 852 11.5
WPC225-852 Cementato 25.4 λ/2 852 22.9
WPC238-852 Cementato 38.1 λ/2 852 35
WPC212-894 Cementato 12.7 λ/2 894 11.5
WPC225-894 Cementato 25.4 λ/2 894 22.9
WPC238-894 Cementato 38.1 λ/2 894 35
WPC212-1310 Cementato 12.7 λ/2 1310 11.5
WPC225-1310 Cementato 25.4 λ/2 1310 22.9
WPC238-1310 Cementato 38.1 λ/2 1310 35
WPC212-1550 Cementato 12.7 λ/2 1550 11.5
WPC225-1550 Cementato 25.4 λ/2 1550 22.9
WPC238-1550 Cementato 38.1 λ/2 1550 35







Grafico di ritardo di cementatoPiatto dell'onda di ordine zero:



Piastra d'onda di ordine zero cementata da 405 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 0

Placca d'onda di ordine zero cementata a 633 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 1

Piastra d'onda di ordine zero cementata da 780 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 2

Piastra d'onda di ordine zero cementata da 795 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 3

Piastra d'onda di ordine zero cementata da 852 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 4

Piastra d'onda di ordine zero cementata da 894 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 5

Piastra d'onda di ordine zero cementata a 1310 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 6

Piastra d'onda di ordine zero cementata da 1550 nm

Ritardo della piastra a mezza onda cementata con piastra d'onda ottica 20ns 1310nm 7
