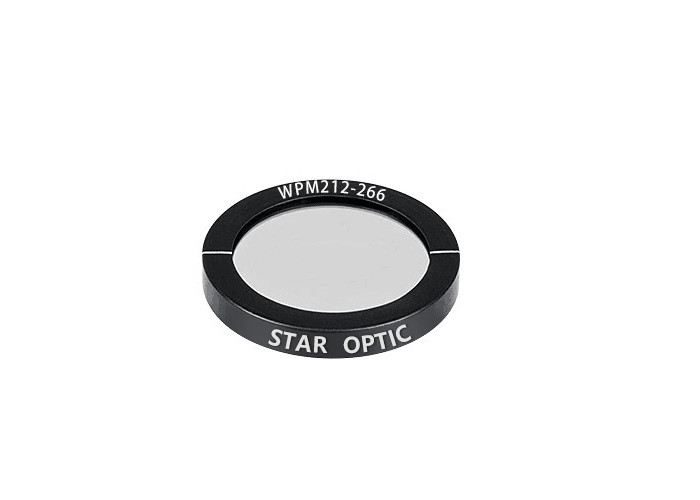

λ/2 Half Quarte Wave Plate 266nm

  • λ/2 Half Quarte Wave Plate 266nm
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello WPM
Quantità di ordine minimo 1 pc
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Piatto a semionda λ/2 di ordine multiplo Constructure Singolo piatto
Materiale Crystal Quartz Rivestimento Rivestimento AR ad alta potenza
Soglia di danno >10J/cm2, 20ns, 20Hz @1064nm Cosmetico 20/10 gratta e scava
Evidenziare

Piastra a mezza onda λ/2

,

piastra a un quarto d'onda 266 nm

,

piastra a mezza onda 266 nm
Lasciate un messaggio
Descrizione di prodotto

Piastra a semionda λ/2 di ordine multiplo, soglia di danno elevata, basso costo

Panoramica:

La piastra Multiple Order Wave indica il fatto che il ritardo di un percorso luminoso subirà un certo numero di spostamenti di lunghezza d'onda completa oltre al ritardo di progettazione frazionario.Le lastre Half Wave vengono generalmente utilizzate per ruotare la polarizzazione della luce.

L'effetto netto della piastra d'onda multiordine alla lunghezza d'onda di progetto è fondamentalmente la stessa della piastra d'onda di ordine zero.Ma la larghezza di banda ottica è limitata.Inoltre, il ritardo ha una maggiore sensibilità alla temperatura.Tuttavia, rispetto alle piastre d'onda di ordine zero, le piastre d'onda multi-ordine sono una soluzione più economica per molte applicazioni in cui l'aumento della sensibilità non è un problema.





Caratteristiche principali di Multi Order Wave Plate:

  • Buona distorsione e parallelismo del fronte d'onda
  • Alta soglia di danno
  • Ritardo di fase ad alta precisione
  • Grandi dimensioni disponibili e consegna veloce
  • Soluzione economica





Specifiche generaliDiMultiordineλ/2Piatto a mezza onda:

Materiale Quarzo di cristallo
Tolleranza dimensionale +0,0/-0,2 mm
Qualità della superficie 20/10 gratta e scava
Apertura chiara >90% zona centrale
Distorsione del fronte d'onda <λ/8@632.8nm
Parallelismo <1 secondo d'arco
Tolleranza al ritardo <λ/100
Onda standard

semionda(λ/2)
Rivestimento Rivestimento AR su entrambi i lati, R<0,25% per faccia alla lunghezza d'onda centrale
Soglia di danno >10J/cm2, 20ns, 20Hz @1064nm







Prodotti standard di ordine multiploλ/2Piatto a mezza onda:

Numero parte

Diametro

(mm)

Ritardo

(λ)

Lunghezza d'onda

(nm)

Apertura chiara

(mm)
WPM212-266 12.7 λ/2 266 11.5
WPM225-266 25.4 λ/2 266 22.9
WPM212-355 12.7 λ/2 355 11.5
WPM225-355 25.4 λ/2 355 22.9
WPM212-405 12.7 λ/2 405 11.5
WPM225-405 25.4 λ/2 405 22.9
WPM212-488 12.7 λ/2 488 11.5
WPM225-488 25.4 λ/2 488 22.9
WPM212-532 12.7 λ/2 532 11.5
WPM225-532 25.4 λ/2 532 22.9
WPM212-633 12.7 λ/2 633 11.5
WPM225-633 25.4 λ/2 633 22.9
WPM212-780 12.7 λ/2 780 11.5
WPM225-780 25.4 λ/2 780 22.9
WPM212-800 12.7 λ/2 800 11.5
WPM225-800 25.4 λ/2 800 22.9
WPM212-980 12.7 λ/2 980 11.5
WPM225-980 25.4 λ/2 980 22.9
WPM212-1030 12.7 λ/2 1030 11.5
WPM225-1030 25.4 λ/2 1030 22.9
WPM212-1064 12.7 λ/2 1064 11.5
WPM225-1064 25.4 λ/2 1064 22.9
WPM212-1550 12.7 λ/2 1550 11.5
WPM225-1550 25.4 λ/2 1550 22.9







Grafico di ritardo della piastra d'onda multiordine:

Piastra d'onda multiordine da 266 nm

λ/2 Half Quarte Wave Plate 266nm 0

Piastra d'onda multiordine da 355 nm

λ/2 Half Quarte Wave Plate 266nm 1

Piastra d'onda multiordine da 405 nm

λ/2 Half Quarte Wave Plate 266nm 2

Piastra d'onda multiordine da 488 nm

λ/2 Half Quarte Wave Plate 266nm 3

Piastra d'onda multiordine da 532 nm

λ/2 Half Quarte Wave Plate 266nm 4

Piastra d'onda multiordine da 633 nm

λ/2 Half Quarte Wave Plate 266nm 5

Piastra d'onda multiordine da 780 nm

λ/2 Half Quarte Wave Plate 266nm 6

Piastra d'onda multiordine da 800 nm

λ/2 Half Quarte Wave Plate 266nm 7

Piastra d'onda multiordine da 980 nm

λ/2 Half Quarte Wave Plate 266nm 8

Piastra d'onda multiordine da 1030 nm

λ/2 Half Quarte Wave Plate 266nm 9

Piastra d'onda multiordine da 1064 nm

λ/2 Half Quarte Wave Plate 266nm 10

Piastra d'onda multiordine da 1550 nm

λ/2 Half Quarte Wave Plate 266nm 11
