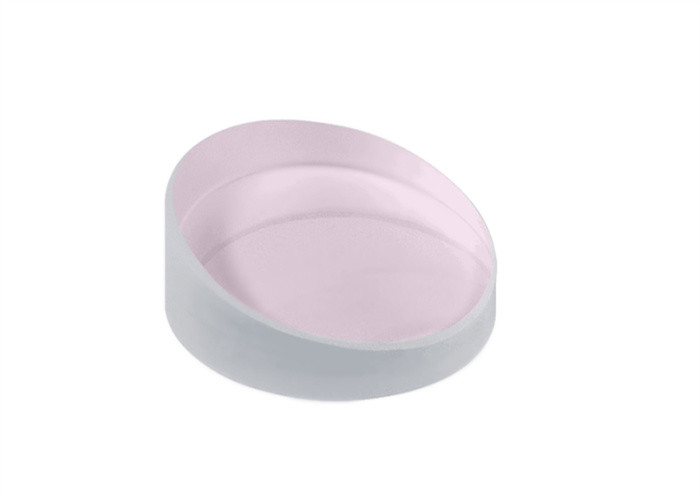

prisma a cuneo ottico 633nm 25,4 mm Risley Prism Beam Steering senza rivestimento

Panoramica:

Prismi a cuneonoti anche come prismi Risley sono prismi con un piccolo angolo tra le superfici di ingresso e di uscita.I prismi a cuneo deviano la luce verso la sua parte più spessa attraverso una deviazione del raggio compresa tra 1° e 10°.

Per un piccolo angolo α tra le superfici del prisma, l'angolo di deflessione del raggio ottenuto è approssimativamente (n − 1) α, dove n è l'indice di rifrazione del prisma.Per un tipico prisma di vetro, dove l'indice di rifrazione è di circa 1,5, l'angolo di deflessione è circa la metà dell'angolo del prisma.

Il prisma a cuneo è ideale per le applicazioni di orientamento del raggio laser.Possono essere utilizzati singolarmente o in combinazione con un altro prisma a cuneo per l'orientamento del raggio.

Ruotando un prisma a cuneo, la luce può essere orientata per tracciare il cerchio definito da 2 volte l'angolo di deviazione specificato.

Quando entrambi i cunei vengono ruotati, la trave può essere spostata ovunque all'interno del cerchio definito da 4 volte l'angolo di deviazione specificato.

Specifiche generali del prisma a cuneo:

Materiale	BK7, silice fusa di grado UV
Lunghezza d'onda di progettazione	BK7: 633nm, n=1.515@632.8nm Silice fusa UV: 355nm, n=1.476@355nm
Tolleranza dimensionale	±0,2 mm
Spessore	3 mm sul bordo più sottile
Angolo di deviazione	1°-10°
Tolleranza dell'angolo del cuneo	<3 minuti d'arco
Planarità	λ/4@632.8nm per 25mm
Qualità della superficie	60/40 graffi e scavi
Apertura chiara	>90%
Smussare	Protettivo <0,5 mm a 45°
Rivestimento	Nessun rivestimento, Disponibile
