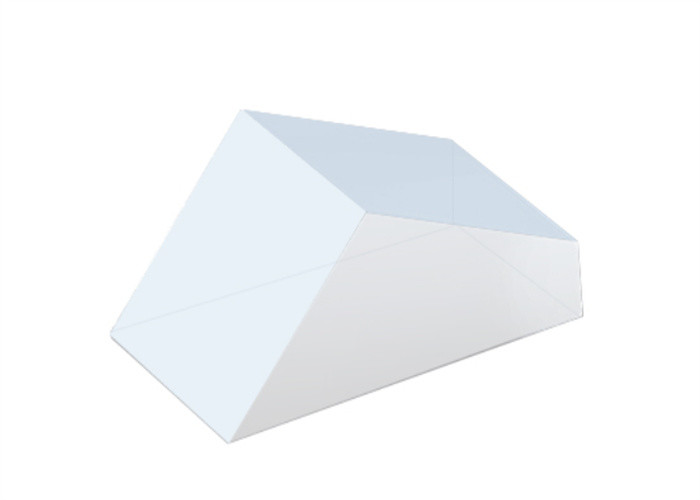

Prismi ottici alluminizzati Altezza 12,7 mm Prisma mezzo penta utilizzato nei telescopi

Panoramica:

Prismi mezzo pentanoti anche come prismi Bauernfeind o Semi-pentaprismi vengono utilizzati per deviare la linea di vista di 45° senza invertire o invertire l'immagine.È ampiamente utilizzato nei telescopi e ha anche applicazioni nei sistemi di proiezione e imaging, nei tubi del microscopio e nella geodesia.

Il mezzo pentaprisma ha la struttura geometrica di un pentaprisma tagliato a metà.Il raggio viene riflesso due volte nel prisma, prima con riflessione interna totale e una seconda volta su una superficie riflettente rivestita.Il prisma richiede alluminizzazione e rivestimento con Inconel e vernice nera affinché la superficie non TIR sia utilizzabile nella pratica.

La combinazione di un prisma Half-Penta con un prisma a tetto Schmidt di dimensioni corrispondenti crea una coppia di prismi Pechan.La coppia di prismi Pechan invertirà o invertirà l'immagine senza deviare la linea di vista.

Specifiche generali del prisma mezzo penta:

Materiale	BK7
Tolleranza dimensionale	±0,2 mm
Tolleranza angolare	<3 minuti d'arco
Tolleranza dell'angolo del tetto	<3 arco sec
Planarità	λ/4@632,8nm
Qualità della superficie	60/40 graffi e scavi
Apertura chiara	>90%
Rivestimento	Nessun rivestimento, disponibile

Prodotti standard del prisma mezzo penta:
