Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm

  • Crystalline Quartz Optical Waveplate 38.1mm Broad Wavelength Bandwidth
Luogo di origine Whan, Cina
Marca STAR OPTIC
Certificazione RoHS, ISO9001
Numero di modello WPC
Quantità di ordine minimo 5 pz
Prezzo negotiable
Imballaggi particolari Imballaggio sicuro e senza polvere
Tempi di consegna Negoziabile
Termini di pagamento T/T, Western Union, Paypal
Capacità di alimentazione 50000 pezzi/mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
nome del prodotto Piastra a quarto d'onda λ/4 di ordine zero cementata Struttura Due lastre sono cementate con resina epossidica UV
Materiale Quarzo cristallino Parallelismo <1 secondo d'arco
Qualità della superficie 20/10 gratta e scava Superficie ricoprente Entrambe le superfici sono rivestite in AR
Evidenziare

Piatto d'onda ottico 38

,

1 mm

,

piatto d'onda al quarzo da 38
Lasciate un messaggio
Descrizione di prodotto

 Placca a quarto d'onda λ/4 di ordine zero cementata, ad alto ritardo

Panoramica:

Piastra ad onda di ordine zero cementataè costituito da due lastre di quarzo con i loro assi veloci incrociati.Il ritardo è determinato dalla differenza di spessore tra le due lastre di quarzo.

La principale differenza tra le piastre d'onda di ordine zero cementate e altri tipi di piastre d'onda è che hanno la resina epossidica sul suo percorso ottico poiché le due lastre di quarzo sono incollate l'una con l'altra dalla resina epossidica UV.Tuttavia, le lastre d'onda di ordine zero cementate sono superiori in quanto sono meno sensibili alle variazioni di temperatura e lunghezza d'onda rispetto alle lastre d'onda di ordine multiplo.







Caratteristiche principali di CementatoPiatto dell'onda di ordine zero:

  • Bassa sensibilità alle variazioni di temperatura
  • Ampia larghezza di banda della lunghezza d'onda
  • Rivestimento AR su entrambe le superfici
  • Disponibile per grandi dimensioni





Specifiche generali dell'ordine zero cementatoλ/4 TrimestrePiatto dell'onda:

Materiale Quarzo cristallino
Tolleranza dimensionale +0,0/-0,2 mm
Qualità della superficie 20/10 gratta e scava
Apertura chiara >90% zona centrale
Distorsione del fronte d'onda <λ/8@632.8nm
Parallelismo <1 secondi d'arco
Tolleranza al ritardo <λ/300
Onda standard

quarto d'onda(λ/4)
Rivestimento Rivestimento AR su entrambi i lati, R<0,25% per faccia alla lunghezza d'onda centrale
Soglia di danno >500 mJ/cm2, 20ns, 20Hz @1064nm







Prodotti standard di cementatiOrdine Zeroλ/4 TrimestrePiatto d'onda:

Numero parte Tipo Diametro (mm)

Ritardo

(λ)

Lunghezza d'onda

(nm)

 Apertura libera (mm)

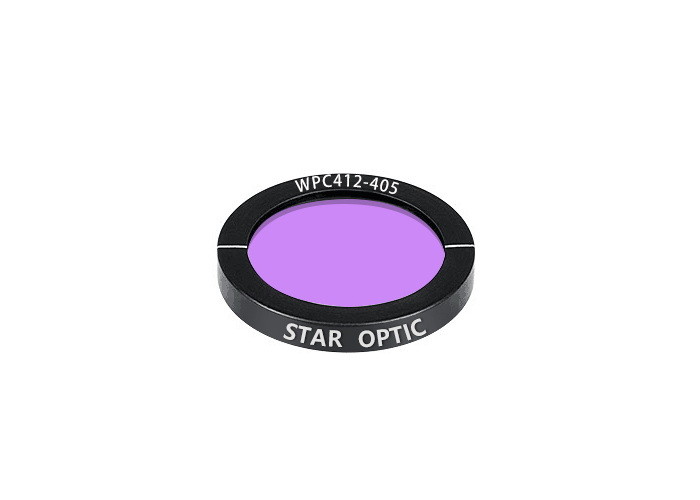

WPC412-405 Cementato 12.7 λ/4 405 11.5
WPC425-405 Cementato 25.4 λ/4 405 22.9
WPC438-405 Cementato 38.1 λ/4 405 35
WPC412-633 Cementato 12.7 λ/4 633 11.5
WPC425-633 Cementato 25.4 λ/4 633 22.9
WPC438-633 Cementato 38.1 λ/4 633 35
WPC412-780 Cementato 12.7 λ/4 780 11.5
WPC425-780 Cementato 25.4 λ/4 780 22.9
WPC438-780 Cementato 38.1 λ/4 780 35
WPC412-795 Cementato 12.7 λ/4 795 11.5
WPC425-795 Cementato 25.4 λ/4 795 22.9
WPC438-795 Cementato 38.1 λ/4 795 35
WPC412-852 Cementato 12.7 λ/4 852 11.5
WPC425-852 Cementato 25.4 λ/4 852 22.9
WPC438-852 Cementato 38.1 λ/4 852 35
WPC412-894 Cementato 12.7 λ/4 894 11.5
WPC425-894 Cementato 25.4 λ/4 894 22.9
WPC438-894 Cementato 38.1 λ/4 894 35
WPC412-1310 Cementato 12.7 λ/4 1310 11.5
WPC425-1310 Cementato 25.4 λ/4 1310 22.9
WPC438-1310 Cementato 38.1 λ/4 1310 35
WPC412-1550 Cementato 12.7 λ/4 1550 11.5
WPC425-1550 Cementato 25.4 λ/4 1550 22.9
WPC438-1550 Cementato 38.1 λ/4 1550 35





Grafico di ritardo di cementatoPiatto dell'onda di ordine zero:



Piastra d'onda di ordine zero cementata da 405 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 0

Placca d'onda di ordine zero cementata a 633 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 1

Piastra d'onda di ordine zero cementata da 780 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 2

Piastra d'onda di ordine zero cementata da 795 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 3

Piastra d'onda di ordine zero cementata da 852 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 4

Piastra d'onda di ordine zero cementata da 894 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 5

Piastra d'onda di ordine zero cementata a 1310 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 6

Piastra d'onda di ordine zero cementata da 1550 nm

Lastra d'onda ottica al quarzo cristallino Larghezza di banda di lunghezza d'onda ampia 38,1 mm 7
